Dadansoddi egwyddor weithredol amedr clamp o'i strwythur mewnol

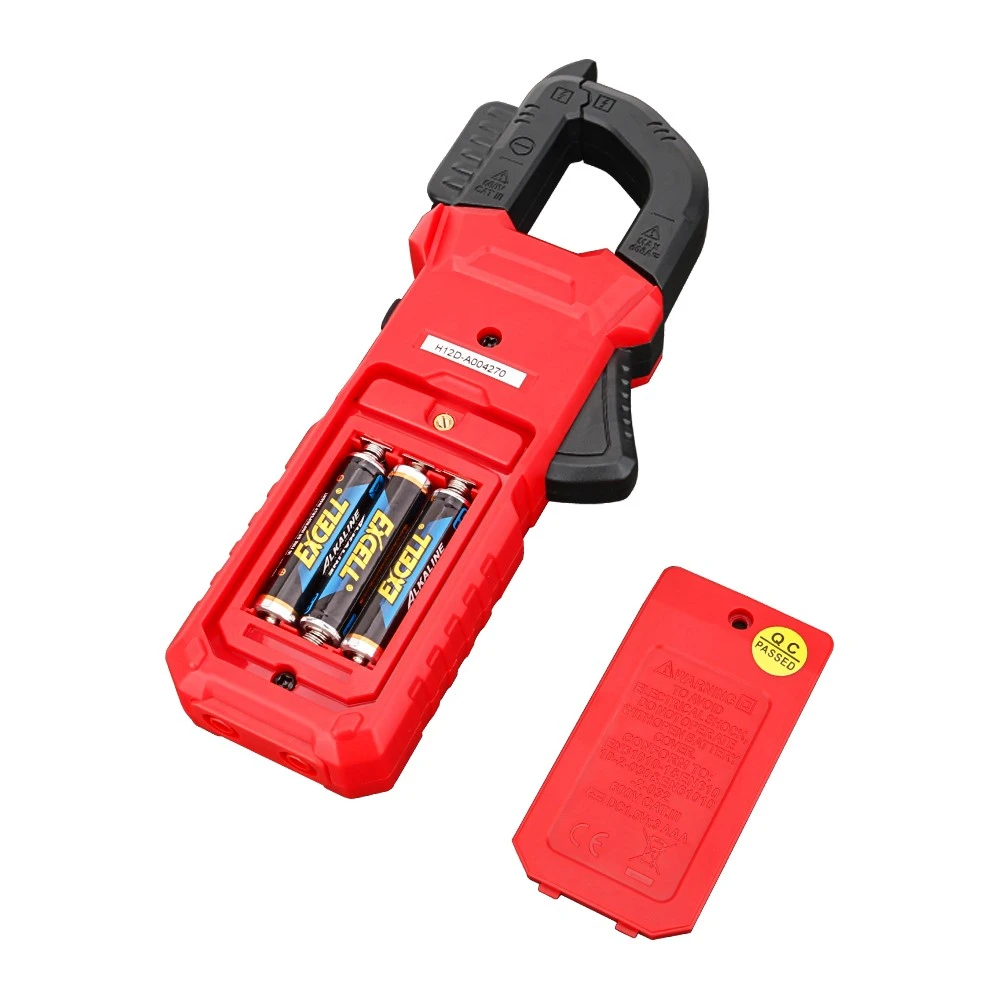

Mae'r mesurydd clamp yn bennaf yn cynnwys amedr electromagnetig a thrawsnewidydd cerrynt craidd trwodd. Mae dirwyniad eilaidd y trawsnewidydd cerrynt trwodd yn cael ei ddirwyn o amgylch y craidd haearn a'i gysylltu â'r amedr AC, a'i brif weindio yw'r wifren fesur sy'n mynd trwy ganol y trawsnewidydd. Wrth fesur y cerrynt, gwasgwch y wrench, agorwch y clamp, a gosodwch y wifren cario cerrynt mesuredig yng nghanol y trawsnewidydd cerrynt craidd trwodd. Pan fydd cerrynt eiledol yn mynd trwy'r wifren fesuredig, mae fflwcs magnetig y cerrynt eiledol yn achosi cerrynt yn weindio eilaidd y newidydd. Mae'r cerrynt hwn yn mynd trwy coil yr amedr electromagnetig, gan achosi'r pwyntydd i wyro, a nodi'r gwerth cerrynt mesuredig ar y raddfa ddeialu. Rhaid cysylltu'r amedr clamp mewn cyfres â'r gylched sy'n cael ei phrofi.
Mewn gweithrediad gwirioneddol, mae'n amlwg yn anghyfleus datgysylltu'r gylched. Mae'r amedr siâp clamp, ar y llaw arall, yn offeryn cludadwy a all fesur cerrynt AC y gylched yn uniongyrchol heb ddatgysylltu'r gylched. Mae'n gyfleus iawn i'w ddefnyddio mewn cynnal a chadw trydanol ac fe'i defnyddir yn eang.
Mewn gwirionedd switsh dewis amrediad yw'r bwlyn mesurydd math clamp, a swyddogaeth y wrench yw agor a chau'r rhan symudol o graidd y trawsnewidydd craidd trwodd, er mwyn ei glampio ar y wifren fesuredig.
Diffygion cyffredin amedrau clamp
(1) Wrth fesur cerrynt neu foltedd, nid oes gan un neu sawl lefel unrhyw arwydd, tra bod gan lefelau eraill arwyddion arferol. Y rheswm yw bod sgriw switsh cau'r mesurydd math clamp yn rhydd, neu mae'r cysylltiad ar ei switsh cangen wedi'i droelli. Mae'r math hwn o fai yn gyffredin. Ar ôl agor y clawr, gellir cysylltu'r wifren wedi'i dorri'n iawn.
(2) Mae'r darlleniad presennol yn gymharol fach, tra bod y darlleniad foltedd yn normal. Mae'r rhan fwyaf o'r rhesymau oherwydd cyswllt gwael rhwng yr enau a gollyngiadau magnetig gormodol. Dylid cywiro'r genau i sicrhau cyswllt da. Weithiau mae'r math hwn o fai yn cael ei achosi gan gylched byr rhwng dirwyniadau, sy'n fwy trafferthus. Yn gyffredinol, mae angen ailddirwyn yn ôl y data gwreiddiol a chael triniaeth heneiddio
(3) Mae darlleniad yr ystodau cerrynt a foltedd yn isel, sy'n aml yn digwydd ar amedrau math clamp magnetig mewnol. Y rheswm yw bod y magnet yn demagnetizes ac y dylid ei magnetized yn gyffredinol i ddatrys y broblem. Gellir ei addasu hefyd trwy leihau'r gwerth gwrthiant sy'n gysylltiedig mewn cyfres â changen pen y mesurydd
(4) Os yw un o'r darlleniadau yn anghywir, dylid addasu'r gwrthiant cyfatebol
(5) Mae'r arwydd lefel foltedd yn normal, ond ni nodir y lefel gyfredol. Defnyddiwch amlfesurydd i wirio'r switsh cynradd a'r weindio eilaidd am unrhyw annormaleddau
(6) Nid oes unrhyw arwydd o gwbl. Dylid gwirio'r deuod unioni, pen y mesurydd, y switsh, a'r gwifrau sy'n gysylltiedig â'r mesurydd clamp neu'n gysylltiedig ag ef am unrhyw doriadau
