Dulliau atgyweirio amlfesurydd digidol ac awgrymiadau

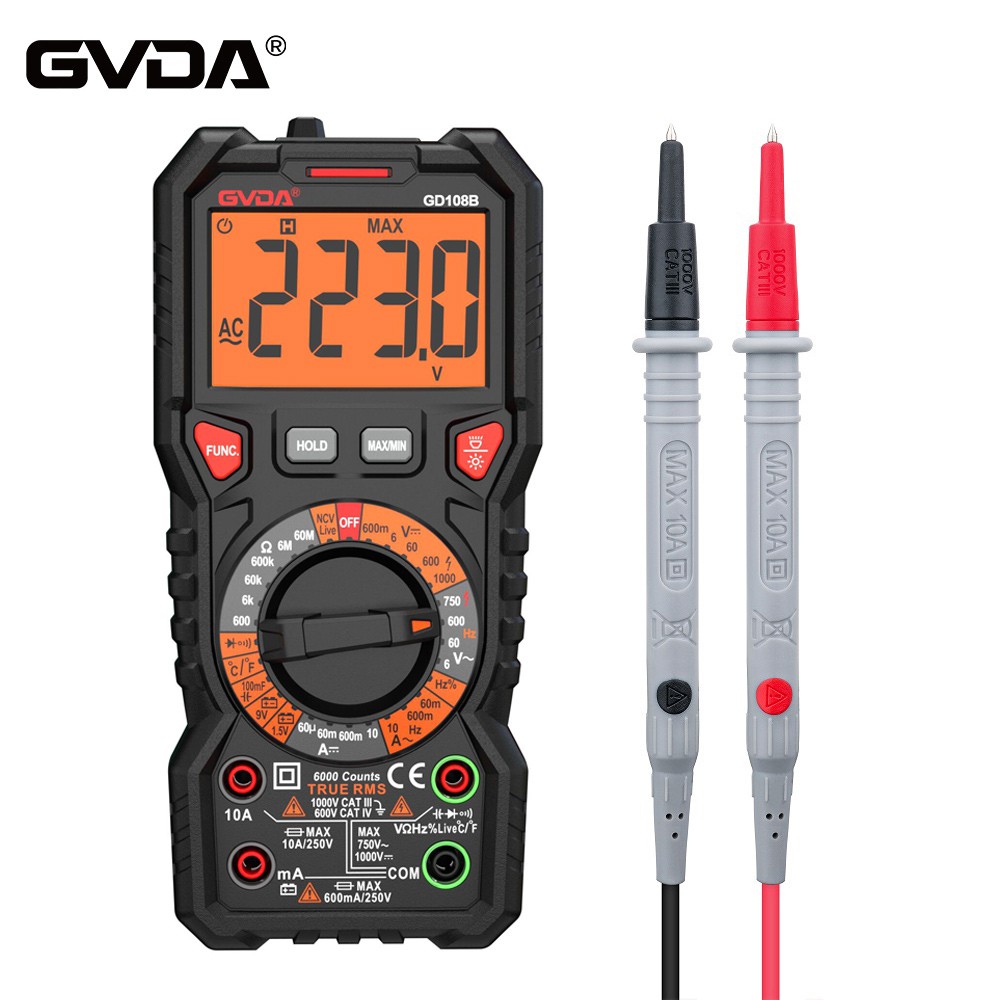

Mae gan fesuryddion digidol sensitifrwydd a chywirdeb uchel ac fe'u defnyddir ym mron pob menter. Fodd bynnag, oherwydd bod ei fethiannau'n digwydd o ganlyniad i ffactorau lluosog, a bod y problemau a wynebir yn hap iawn, nid oes llawer o reolau i'w dilyn, ac mae atgyweiriadau'n anodd. Felly, rwyf wedi llunio rhywfaint o brofiad atgyweirio a gronnwyd mewn blynyddoedd lawer o waith er mwyn i gydweithwyr yn y proffesiwn hwn gyfeirio ato. Mae'r system mesur foltedd uchel rhannwr foltedd capacitive yn addas ar gyfer mesur foltedd uchel pwls, foltedd uchel mellt, a foltedd uchel amledd pŵer. Dyma'r dewis cyntaf i ddisodli'r foltmedr electrostatig foltedd uchel.
Dull atgyweirio:
Wrth chwilio am ddiffygion, dylech edrych yn gyntaf am y tu allan ac yna'r tu mewn, yn gyntaf yr hawdd ac yna'r anodd, ei dorri'n rhannau, a chanolbwyntio ar ddatblygiadau arloesol. Gellir rhannu'r dulliau yn fras i'r categorïau canlynol:
1. Mae'r dull synhwyraidd yn dibynnu ar y synhwyrau i farnu'n uniongyrchol achos y nam. Trwy archwiliad gweledol, gellir dod o hyd iddo fel gwifrau wedi torri, desoldering, cylchedau byr, tiwbiau ffiws wedi torri, cydrannau wedi'u llosgi, difrod mecanyddol, a ffoil copr warped ar gylchedau printiedig. codi a thorri, ac ati; gallwch gyffwrdd â chynnydd tymheredd batris, gwrthyddion, transistorau, a blociau integredig, a chyfeiriwch at y diagram cylched i ddarganfod achos cynnydd tymheredd annormal. Yn ogystal, gallwch hefyd ddefnyddio'ch dwylo i wirio a yw'r cydrannau'n rhydd, p'un a yw'r pinnau cylched integredig wedi'u mewnosod yn gadarn, ac a yw'r switsh trosglwyddo yn sownd; gallwch glywed ac arogli a oes unrhyw synau ac arogleuon rhyfedd.
2. Dull mesur foltedd: Gall mesur a yw foltedd gweithio pob pwynt allweddol yn normal ddod o hyd i'r pwynt bai yn gyflym. Megis mesur foltedd gweithio a foltedd cyfeirio y trawsnewidydd A/D.
3. Dull cylched byr: Defnyddir y dull cylched byr yn gyffredinol yn y dulliau o wirio trawsnewidyddion A/D a grybwyllir uchod. Defnyddir y dull hwn yn aml wrth atgyweirio offerynnau cerrynt gwan a micro-drydanol.
4. Dull torri cylched: Datgysylltwch y rhan amheus o'r peiriant cyfan neu gylched uned. Os bydd y bai yn diflannu, mae'n golygu bod y bai yn y cylched datgysylltu. Mae'r dull hwn yn bennaf addas ar gyfer sefyllfaoedd lle mae cylched byr yn y gylched.
5. Dull mesur cydran: Pan fydd y bai wedi'i leihau i gydran benodol neu sawl cydran, gellir ei fesur ar-lein neu all-lein. Os oes angen, rhowch gydran dda yn ei le. Os bydd y nam yn diflannu, mae'n golygu bod y gydran yn ddrwg.
6. Dull ymyrraeth: Defnyddiwch foltedd ysgogedig y corff dynol fel signal ymyrraeth i arsylwi ar y newidiadau yn yr arddangosfa grisial hylif. Fe'i defnyddir yn aml i wirio a yw'r cylched mewnbwn a'r rhan arddangos yn gyfan.
Awgrymiadau Atgyweirio:
Ar gyfer offeryn diffygiol, dylech wirio a phenderfynu yn gyntaf a yw'r ffenomen bai yn gyffredin (ni ellir mesur pob swyddogaeth) neu'n unigol (swyddogaethau unigol neu ystodau unigol), ac yna gwahaniaethu'r sefyllfa a'i datrys yn unol â hynny.
Os na fydd yr holl gerau'n gweithio, canolbwyntiwch ar wirio'r gylched pŵer a'r gylched trawsnewidydd A/D. Wrth wirio'r rhan cyflenwad pŵer, gallwch gael gwared ar y batri wedi'i lamineiddio, gwasgu'r switsh pŵer, cysylltu'r plwm prawf positif â chyflenwad pŵer negyddol y mesurydd dan brawf, a chysylltu'r plwm prawf negyddol â'r cyflenwad pŵer positif (ar gyfer digidol). amlfesur). Trowch y switsh i'r safle mesur deuod. Os yw'n dangos yw foltedd ymlaen y deuod, mae'n golygu bod y rhan cyflenwad pŵer yn dda. Os yw'r gwyriad yn fawr, mae'n golygu bod problem gyda'r rhan cyflenwad pŵer. Os oes cylched agored, canolbwyntiwch ar wirio'r switsh pŵer a'r gwifrau batri. Os bydd cylched byr yn digwydd, mae angen i chi ddefnyddio'r dull torri cylched i ddatgysylltu'r cydrannau'n raddol gan ddefnyddio pŵer, gan ganolbwyntio ar wirio'r mwyhadur gweithredol, yr amserydd, y trawsnewidydd A/D, ac ati. Os bydd cylched byr yn digwydd, yn gyffredinol mae mwy nag un gydran integredig bydd yn cael ei niweidio. Gellir gwirio'r trawsnewidydd A/D ar yr un pryd â'r mesurydd sylfaenol, sy'n cyfateb i fesurydd DC amlfesurydd analog. Y dull arolygu penodol yw:
(1) Mae ystod mesur y mesurydd dan brawf yn cael ei newid i'r ystod foltedd DC isel;
(2) Mesur a yw foltedd gweithio'r trawsnewidydd A/D yn normal. Yn ôl y model trawsnewidydd A/D a ddefnyddir yn y tabl, sy'n cyfateb i'r pin V + a'r pin COM, a yw'r gwerth mesuredig yn gyson â'i werth nodweddiadol.
(3) Mesurwch foltedd cyfeirio'r trawsnewidydd A/D. Mae foltedd cyfeirio amlfesuryddion digidol a ddefnyddir yn gyffredin yn gyffredinol yn 100mV neu 1V, hynny yw, mesurwch y foltedd DC rhwng VREF + a COM. Os yw'n gwyro o 100mV neu 1V, defnyddiwch potensiomedr allanol. Gwneud addasiadau.
(4) Gwiriwch y rhif arddangos gyda mewnbwn sero, cylched byr y derfynell bositif IN+ a therfynell negyddol IN- y trawsnewidydd A/D, fel bod y foltedd mewnbwn Vin=0, y mesurydd yn dangos "{{5} }}.0" neu "00.00".
(5) Gwiriwch y monitor am strôc llachar llawn. Cylched byr pin PRAWF y derfynell brawf a'r derfynell cyflenwad pŵer positif V+, fel bod y sail resymeg yn dod yn botensial uchel a bod pob cylched digidol yn stopio gweithio. Gan fod foltedd DC yn cael ei gymhwyso i bob strôc, mae pob strôc yn goleuo ac mae'r mesurydd aliniad yn arddangos "1888", ac mae'r mesurydd aliniad yn dangos "18888". Os oes strôc ar goll, gwiriwch a oes cyswllt gwael neu ddatgysylltu rhwng pin allbwn cyfatebol y trawsnewidydd A/D, y gludydd dargludol (neu'r cysylltiad), a'r arddangosfa.
2. Os oes problem gyda rhai ffeiliau, mae'n golygu bod y trawsnewidydd A/D a'r rhan cyflenwad pŵer yn gweithio fel arfer. Oherwydd bod y ffeiliau foltedd a gwrthiant DC yn rhannu set o wrthyddion rhannu foltedd; mae'r ceryntau AC a DC yn rhannu siynt; mae'r foltedd AC a'r cerrynt AC yn rhannu set o drawsnewidwyr AC/DC; mae eraill fel Cx, HFE, F, ac ati yn cynnwys trawsnewidwyr annibynnol. . Deall y berthynas rhyngddynt, ac yna yn ôl y diagram pŵer, mae'n hawdd dod o hyd i'r lleoliad bai. Os yw mesuriad signalau bach yn anghywir neu os yw'r niferoedd sy'n cael eu harddangos yn amrywio'n fawr, canolbwyntiwch ar wirio a yw cyswllt y switsh amrediad yn dda.
3. Os yw'r data mesur yn ansefydlog, a bod y gwerth bob amser yn cynyddu'n gronnol, gan gylchdroi terfynell fewnbwn y trawsnewidydd A/D yn fyr, ac nid yw'r data a ddangosir yn sero, fe'i hachosir yn gyffredinol gan berfformiad gwael y {{2} }.1μF capacitor cyfeirio.
Yn seiliedig ar y dadansoddiad uchod, dylai'r drefn sylfaenol o atgyweirio multimeter digidol fod yn: pen mesurydd digidol → foltedd DC → cerrynt DC → foltedd AC → cerrynt AC → Amrediad ymwrthedd (gan gynnwys swnyn a gwiriad deuod gostyngiad foltedd positif) → Cx → HFE, F, H, T, ac ati Ond peidiwch â bod yn rhy fecanyddol. Gellir delio â rhai problemau amlwg yn gyntaf. Ond wrth wneud addasiadau, rhaid i chi ddilyn y gweithdrefnau uchod.
