Sut i fesur synhwyrydd 4 ~ 20mA gyda multimedr

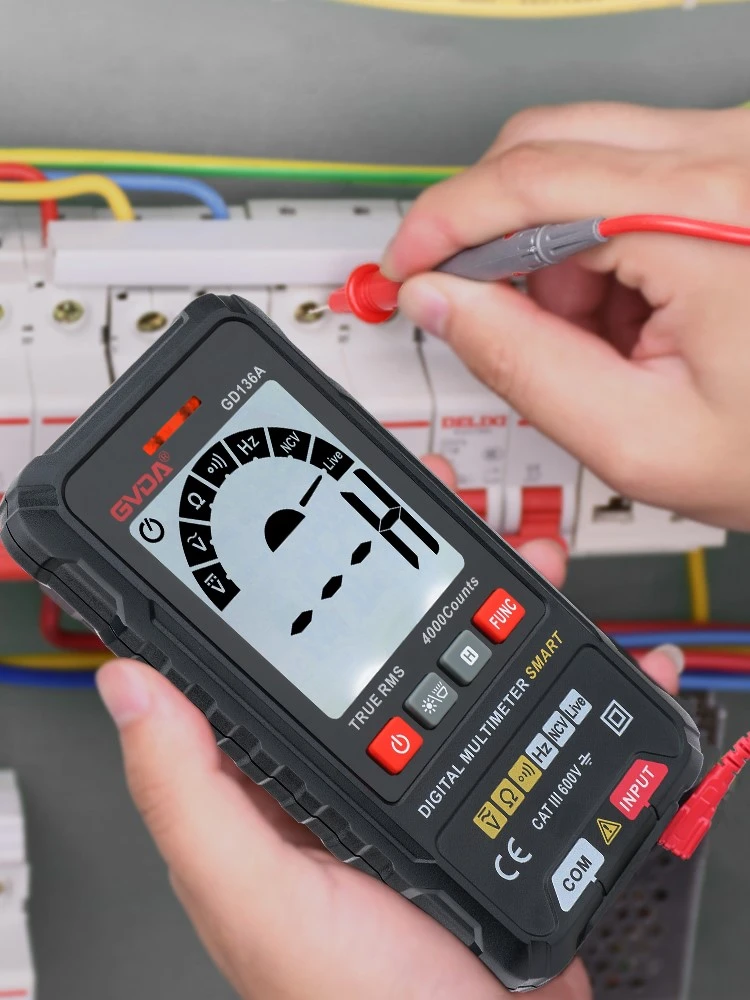

Mae dau ddull mesur:
1. Pasiwch y prawf amrediad cyfredol o amlfesurydd, ac mae'r camau fel a ganlyn:
Mae stiliwr coch amlfesurydd wedi'i gysylltu â thwll mA, ac mae'r stiliwr du wedi'i gysylltu â COM.
Addaswch y multimedr i DC mA.
Mae stiliwr coch multimedr wedi'i gysylltu â phegwn positif allbwn synhwyrydd 4-20mA, ac mae'r stiliwr du wedi'i gysylltu â'r polyn negatif o 4-20allbwn synhwyrydd mA.
Darllenwch y dangosydd o ardal arddangos y multimedr, a'r dangosydd darllen yw'r gwerth cyfredol.
2. Trwy fesur foltedd 10,000- y multimedr, ar gyfer y multimedr heb swyddogaeth prawf cyfredol, gellir mesur y gwerth cyfredol yn ôl foltedd, fel a ganlyn:
Ar allbwn synhwyrydd 4-20mA, mae gwrthydd samplu o tua 100 ohm wedi'i gysylltu.
Mae stiliwr coch amlfesurydd wedi'i gysylltu â thwll mA, ac mae'r stiliwr du wedi'i gysylltu â COM.
Addaswch y gêr o multimeter i DC V gêr.
Mae stiliwr coch multimedr wedi'i gysylltu â phegwn positif allbwn synhwyrydd 4-20mA, ac mae'r stiliwr du wedi'i gysylltu â'r polyn negatif o 4-20allbwn synhwyrydd mA.
Darllenwch y dangosydd o ardal arddangos yr amlfesurydd. Y dangosydd darllen yw'r gwerth foltedd. Rhannwch y dangosydd darllen â'r gwerth gwrthiant (er enghraifft, 100 ohms) i gael y gwerth cyfredol.
Defnyddiwch swyddogaeth cerrynt uniongyrchol multimedr, gêr 20mA (os na, dewiswch gêr 100mA), a phrofwch allbwn y synhwyrydd yn uniongyrchol. Os yw'n amlfesurydd digidol bwrdd gwaith, gallwch hefyd ddefnyddio unrhyw swyddogaeth synhwyrydd i adael i'r offeryn brofi'n uniongyrchol y maint corfforol y mae eich synhwyrydd yn ei synhwyro: mae'r stylus coch wedi'i gysylltu â'r wifren werdd, ac mae'r stylus du wedi'i gysylltu â'r wifren felen.
