Mae cynwysyddion yn un o'r cydrannau electronig a ddefnyddir amlaf mewn electroneg, ond nid yw llawer o bobl yn gwybod sut i ganfod cynwysyddion. Isod rydym yn cyflwyno nifer o ddulliau i brofi cynwysyddion gyda multimedr. Mae cynwysyddion yn un o'r cydrannau electronig a ddefnyddir amlaf. Y symbol gair cyffredin ar gyfer cynwysyddion yw "C". Mae cynwysyddion yn bennaf yn cynnwys electrodau metel, haenau deuelectrig a gwifrau electrod, ac mae'r ddau electrod wedi'u hinswleiddio oddi wrth ei gilydd. Felly, mae ganddo'r perfformiad sylfaenol o "blocio DC i AC".

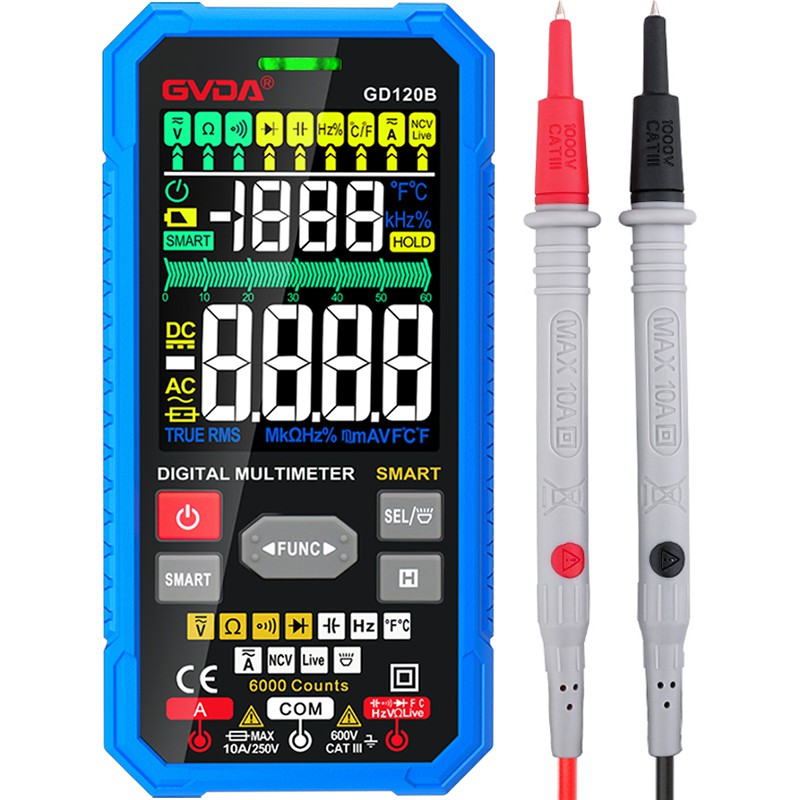

Defnyddiwch amlfesurydd digidol i brofi cynwysyddion fel a ganlyn:
1. canfod uniongyrchol gyda gêr capacitive
Mae gan rai amlfesuryddion digidol y swyddogaeth o fesur cynhwysedd, ac mae eu hystod wedi'u rhannu'n bum ystod: 2000p, 20n, 200n, 2μ a 20μ. Wrth fesur, gellir gosod dau binnau'r cynhwysydd wedi'i ollwng yn uniongyrchol yn y jack Cx ar y bwrdd mesurydd, a gellir darllen y data a arddangosir ar ôl dewis yr ystod briodol.
000lefel p, sy'n addas ar gyfer mesur cynhwysedd llai na 2000pF; Lefel 20n, sy'n addas ar gyfer mesur cynhwysedd rhwng 2000pF a 20nF; Lefel 200n, sy'n addas ar gyfer mesur cynhwysedd rhwng 20nF a 200nF; Lefel 2μ, sy'n addas ar gyfer mesur rhwng 200nF a 2μF 20μ ystod, sy'n addas ar gyfer mesur cynhwysedd rhwng 2μF a 20μF.
Mae profiad wedi profi bod gan rai mathau o amlfesuryddion digidol (fel DT890B a mwy) wallau mawr wrth fesur cynwysyddion cynhwysedd bach o dan 50pF, ac nid oes bron unrhyw werth cyfeirio ar gyfer mesur cynwysyddion o dan 20pF. Ar yr adeg hon, gellir defnyddio'r dull cyfres i fesur y cynhwysedd gwerth bach. Y dull yw: darganfyddwch gynhwysydd o tua 220pF yn gyntaf, defnyddiwch amlfesurydd digidol i fesur ei gapasiti gwirioneddol C1, ac yna cysylltwch y cynhwysydd bach i'w fesur ochr yn ochr ag ef i fesur cyfanswm ei gapasiti C2, yna'r gwahaniaeth rhwng y ddau ( C1-C2) yw Cynhwysedd y cynhwysydd bach i'w fesur. Mae defnyddio'r dull hwn i fesur cynwysyddion cynhwysedd bach o 1 i 20pF yn gywir iawn.
2. canfod gyda gêr ymwrthedd
Mae ymarfer wedi profi y gellir arsylwi proses wefru'r cynhwysydd hefyd trwy ddefnyddio multimedr digidol, sydd mewn gwirionedd yn swm digidol arwahanol i adlewyrchu newid y foltedd codi tâl. Gan dybio bod cyfradd fesur y multimedr digidol yn n gwaith yr eiliad, wrth arsylwi ar broses codi tâl y cynhwysydd, gellir gweld darlleniadau annibynnol sy'n cynyddu'n ddilyniannol bob eiliad. Yn ôl y nodwedd arddangos hon o'r multimedr digidol, gellir canfod ansawdd y cynhwysydd a gellir amcangyfrif maint y cynhwysedd. Isod, cyflwynir y dull o ganfod cynwysorau trwy ddefnyddio gêr gwrthiant amlfesurydd digidol, sy'n ddefnyddiol iawn ar gyfer offerynnau heb gerau cynhwysedd. Mae'r dull hwn yn addas ar gyfer mesur cynwysyddion gallu mawr yn amrywio o 0.1 μF i filoedd o ficrofaradau.
1. Dull gweithredu mesur
Fel y dangosir yn y ffigur, trowch y multimedr digidol i'r gêr gwrthiant priodol, ac mae'r plwm prawf coch a'r plwm prawf du yn y drefn honno yn cysylltu â dau begwn y cynhwysydd Cx dan brawf. Ar yr adeg hon, bydd y gwerth a ddangosir yn cynyddu'n raddol o "000" nes bod y symbol gorlif "1" yn cael ei arddangos. Os yw bob amser yn dangos "000", mae'n golygu bod y cynhwysydd yn fyr-circuited; os yw bob amser yn arddangos gorlif, gall fod yn gylched agored rhwng polion mewnol y cynhwysydd, neu efallai y bydd y ffeil gwrthiant a ddewiswyd yn amhriodol. Wrth wirio cynwysyddion electrolytig, dylid nodi bod y plwm prawf coch (gyda gwefr bositif) wedi'i gysylltu ag electrod positif y cynhwysydd, ac mae'r plwm prawf du wedi'i gysylltu ag electrod negyddol y cynhwysydd.
2. Egwyddor mesur
Dangosir egwyddor fesur cynhwysydd mesur gyda gêr gwrthiant yn Ffigur {{0}}(b). Yn ystod y mesuriad, mae'r cyflenwad pŵer positif yn codi tâl ar y cynhwysydd Cx i'w fesur trwy'r gwrthydd safonol R0, ac ar hyn o bryd codi tâl, oherwydd mae Vc=0, "000" yn cael ei arddangos. Wrth i Vc gynyddu'n raddol, mae'r gwerth arddangos yn cynyddu. Pan Vc=2VR, mae'r mesurydd yn dechrau dangos symbol gorlif "1". Yr amser codi tâl t yw'r amser sydd ei angen i'r gwerth arddangos newid o "000" i orlif, a gellir mesur yr egwyl amser hwn gan oriawr cwarts.
Defnyddiwch amlfesurydd digidol i brofi cynwysyddion fel a ganlyn:
1. canfod uniongyrchol gyda gêr capacitive
Mae gan rai amlfesuryddion digidol y swyddogaeth o fesur cynhwysedd, ac mae eu hystod wedi'u rhannu'n bum ystod: 2000p, 20n, 200n, 2μ a 20μ. Wrth fesur, gellir gosod dau binnau'r cynhwysydd wedi'i ollwng yn uniongyrchol yn y jack Cx ar y bwrdd mesurydd, a gellir darllen y data a arddangosir ar ôl dewis yr ystod briodol.
000lefel p, sy'n addas ar gyfer mesur cynhwysedd llai na 2000pF; Lefel 20n, sy'n addas ar gyfer mesur cynhwysedd rhwng 2000pF a 20nF; Lefel 200n, sy'n addas ar gyfer mesur cynhwysedd rhwng 20nF a 200nF; Lefel 2μ, sy'n addas ar gyfer mesur rhwng 200nF a 2μF 20μ ystod, sy'n addas ar gyfer mesur cynhwysedd rhwng 2μF a 20μF.
Mae profiad wedi profi bod gan rai mathau o amlfesuryddion digidol (fel DT890B a mwy) wallau mawr wrth fesur cynwysyddion cynhwysedd bach o dan 50pF, ac nid oes bron unrhyw werth cyfeirio ar gyfer mesur cynwysyddion o dan 20pF. Ar yr adeg hon, gellir defnyddio'r dull cyfres i fesur y cynhwysedd gwerth bach. Y dull yw: darganfyddwch gynhwysydd o tua 220pF yn gyntaf, defnyddiwch amlfesurydd digidol i fesur ei gapasiti gwirioneddol C1, ac yna cysylltwch y cynhwysydd bach i'w fesur ochr yn ochr ag ef i fesur cyfanswm ei gapasiti C2, yna'r gwahaniaeth rhwng y ddau ( C1-C2) yw Cynhwysedd y cynhwysydd bach i'w fesur. Mae defnyddio'r dull hwn i fesur cynwysyddion cynhwysedd bach o 1 i 20pF yn gywir iawn.
2. canfod gyda gêr ymwrthedd
Mae ymarfer wedi profi y gellir arsylwi proses wefru'r cynhwysydd hefyd trwy ddefnyddio multimedr digidol, sydd mewn gwirionedd yn swm digidol arwahanol i adlewyrchu newid y foltedd codi tâl. Gan dybio bod cyfradd fesur y multimedr digidol yn n gwaith yr eiliad, wrth arsylwi ar broses codi tâl y cynhwysydd, gellir gweld darlleniadau annibynnol sy'n cynyddu'n ddilyniannol bob eiliad. Yn ôl y nodwedd arddangos hon o'r multimedr digidol, gellir canfod ansawdd y cynhwysydd a gellir amcangyfrif maint y cynhwysedd. Isod, cyflwynir y dull o ganfod cynwysorau trwy ddefnyddio gêr gwrthiant amlfesurydd digidol, sy'n ddefnyddiol iawn ar gyfer offerynnau heb gerau cynhwysedd. Mae'r dull hwn yn addas ar gyfer mesur cynwysyddion gallu mawr yn amrywio o 0.1 μF i filoedd o ficrofaradau.
1. Dull gweithredu mesur
Fel y dangosir yn y ffigur, trowch y multimedr digidol i'r gêr gwrthiant priodol, ac mae'r plwm prawf coch a'r plwm prawf du yn y drefn honno yn cysylltu â dau begwn y cynhwysydd Cx dan brawf. Ar yr adeg hon, bydd y gwerth a ddangosir yn cynyddu'n raddol o "000" nes bod y symbol gorlif "1" yn cael ei arddangos. Os yw bob amser yn dangos "000", mae'n golygu bod y cynhwysydd yn fyr-circuited; os yw bob amser yn arddangos gorlif, gall fod yn gylched agored rhwng polion mewnol y cynhwysydd, neu efallai y bydd y ffeil gwrthiant a ddewiswyd yn amhriodol. Wrth wirio cynwysyddion electrolytig, dylid nodi bod y plwm prawf coch (gyda gwefr bositif) wedi'i gysylltu ag electrod positif y cynhwysydd, ac mae'r plwm prawf du wedi'i gysylltu ag electrod negyddol y cynhwysydd.
2. Egwyddor mesur
Dangosir egwyddor fesur cynhwysydd mesur gyda gêr gwrthiant yn Ffigur {{0}}(b). Yn ystod y mesuriad, mae'r cyflenwad pŵer positif yn codi tâl ar y cynhwysydd Cx i'w fesur trwy'r gwrthydd safonol R0, ac ar hyn o bryd codi tâl, oherwydd mae Vc=0, "000" yn cael ei arddangos. Wrth i Vc gynyddu'n raddol, mae'r gwerth arddangos yn cynyddu. Pan Vc=2VR, mae'r mesurydd yn dechrau dangos symbol gorlif "1". Yr amser codi tâl t yw'r amser sydd ei angen i'r gwerth arddangos newid o "000" i orlif, a gellir mesur yr egwyl amser hwn gan oriawr cwarts.
3. Defnyddiwch amlfesurydd digidol i amcangyfrif data mesuredig y cynhwysedd
Wrth ddefnyddio'r multimedr digidol DT830 i amcangyfrif cynhwysedd cynhwysydd o 0.1μF i filoedd o ficrofaradau, gallwch ddewis y lefel gwrthiant yn ôl Tabl 5-1. Mae'r tabl yn dangos ystod y cynhwysedd mesuradwy a'r amser codi tâl cyfatebol. Mae gan y data a restrir yn y tabl hefyd werth cyfeirio ar gyfer mathau eraill o amlfesuryddion digidol.
Yr egwyddor o ddewis yr ystod gwrthiant yw: pan fo'r cynhwysedd yn fach, dylid dewis y gwrthiant uchel, a phan fo'r cynhwysedd yn fawr, dylid dewis y gwrthiant isel. Os defnyddir y gêr gwrthiant uchel i amcangyfrif cynwysyddion gallu mawr, mae'r broses codi tâl yn araf iawn, a bydd yr amser mesur yn para am amser hir; os defnyddir y gêr gwrthiant isel i wirio cynwysyddion â chynhwysedd bach, bydd y mesurydd bob amser yn arddangos gorlif oherwydd yr amser codi tâl hynod fyr, ac ni ellir gweld y broses newid. .
3. Canfod gyda gêr foltedd
Mae canfod cynwysorau ag ystod foltedd DC amlfesurydd digidol mewn gwirionedd yn ddull mesur anuniongyrchol. Gall y dull hwn fesur cynwysyddion cynhwysedd bach yn amrywio o 220pF i 1μF, a gall fesur cerrynt gollyngiadau'r cynwysyddion yn gywir.
1. Dull mesur ac egwyddor

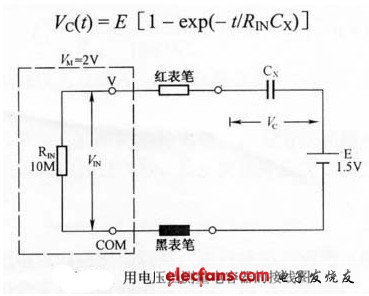

Dangosir y cylched mesur yn y ffigur, mae E yn batri sych 1.5V allanol. Trowch y multimedr digidol i DC 2V, mae'r plwm prawf coch wedi'i gysylltu ag un electrod o'r cynhwysydd Cx dan brawf, ac mae'r plwm prawf du wedi'i gysylltu ag electrod negyddol y batri. Gwrthiant mewnbwn gêr 2V yw RIN=10MΩ. Ar ôl i'r pŵer gael ei droi ymlaen, mae'r batri E yn gwefru Cx trwy RIN ac yn dechrau cronni'r foltedd Vc. Y berthynas rhwng Vc ac amser gwefru t yw:
Yma, gan mai foltedd mewnbwn VIN yr offeryn yw'r foltedd ar draws RIN, mae RIN hefyd yn gweithredu fel gwrthydd samplu. Yn amlwg, VIN(t)=E-Vc(t)=Eexp(-t/RINCx) (5-2)

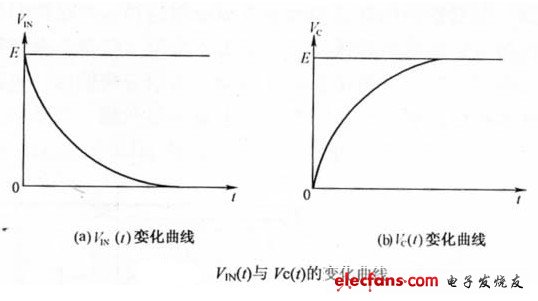

Ffig. Cromlin amrywiad foltedd mewnbwn VIN(t) a foltedd gwefru Vc(t) ar y cynhwysydd mesuredig. Gellir gweld o'r ffigwr bod y broses newid VIN(t) a Vc(t) yn union gyferbyn. Mae cromlin newid VIN(t) yn lleihau gydag amser, tra bod Vc(t) yn cynyddu gydag amser. Er bod yr offeryn yn dangos y broses newid o VIN-(t), mae'n adlewyrchu'n anuniongyrchol y broses codi tâl y cynhwysydd mesuredig Cx. Yn ystod y prawf, os yw Cx yn gylched agored (dim cynhwysedd), y gwerth a ddangosir bob amser yw "000"; os yw Cx yn fyr-gylchredeg yn fewnol, y gwerth a ddangosir bob amser yw foltedd y batri E, nad yw'n newid gydag amser.
Mae'n dangos, pan fydd y gylched newydd ei throi ymlaen, t=0, VIN=E, y gwerth cychwynnol a ddangosir gan y multimedr digidol yw foltedd y batri, ac yna gyda chynnydd Vc(t), Mae VIN(t) yn gostwng yn raddol nes VIN=0V, Cx Mae'r broses codi tâl yn dod i ben, ar yr adeg hon Vc(t)=E.
Gall defnyddio amlfesurydd digidol i ganfod cynwysyddion yn yr ystod foltedd nid yn unig wirio cynwysyddion cynhwysedd bach yn amrywio o 220pF i 1μF, ond hefyd fesur cerrynt gollyngiadau'r cynwysyddion ar yr un pryd. Gadewch i gerrynt gollyngiad y cynhwysydd sydd i'w fesur fod yn ID, a'r gwerth sefydlog olaf a ddangosir gan y mesurydd yw VD (uned yw V), yna Id=Vd/Rin.
2. enghraifft enghraifft
Enghraifft 1: Mae'r cynhwysedd mesuredig yn gynhwysydd sefydlog 1μF/16{0V, a defnyddir ystod 2VDC yr amlfesurydd digidol DT830 (RIN=10MΩ). Cysylltwch y gylched yn ôl Ffigur 5-12. Ar y dechrau, dangosodd y mesurydd 1.543V, ac yna gostyngodd y gwerth arddangos yn raddol. Ar ôl tua 2 funud, sefydlogodd y gwerth arddangos yn 0.003V. Yn seiliedig ar hyn, gellir cael cerrynt gollyngiad y cynhwysydd dan brawf
Dim ond 0.3nA yw cerrynt gollyngiad y cynhwysydd dan brawf, sy'n dynodi ansawdd da.
Enghraifft 2: Mae'r cynhwysydd sydd i'w brofi yn gynhwysydd polyester 0.022μF/63V, ac mae'r dull mesur yr un fath ag Enghraifft 1. Oherwydd cynhwysedd bach y cynhwysydd hwn, mae VIN(t ) yn disgyn yn gyflym wrth fesur, ac mae'r gwerth sy'n cael ei arddangos yn gostwng i 0.002V ar ôl tua 3 eiliad. Amnewidiwch y gwerth hwn yn Equation (5-3), a chyfrifwch y cerrynt gollyngiad i fod yn 0.2nA.
3. Rhagofalon
(1) Cyn mesur, dylai dau binnau'r cynhwysydd fod yn gylched byr a'u gollwng, fel arall efallai na fydd proses newid y darlleniad yn cael ei arsylwi.
(2) Peidiwch â chyffwrdd â'r electrodau capacitive gyda'r ddwy law yn ystod y broses fesur er mwyn osgoi neidio'r mesurydd.
(3) Yn ystod y broses fesur, mae gwerth VIN(t) yn newid yn esbonyddol, ac mae'n gostwng yn gyflym ar y dechrau, ac wrth i amser fynd yn ei flaen, mae'r cyflymder gostyngol yn dod yn arafach ac yn arafach. Pan fo cynhwysedd y cynhwysydd wedi'i fesur Cx yn llai nag ychydig filoedd o picofarads, mae gwerth arddangos cychwynnol y mesurydd yn is na gwerth y batri oherwydd bod VIN(t) yn disgyn yn rhy gyflym ar y dechrau, ac mae cyfradd mesur y mesurydd yn rhy isel i adlewyrchu'r gwerth foltedd cychwynnol. foltedd E.
(4) Pan fo'r cynhwysydd mesuredig Cx yn fwy na 1μF, er mwyn lleihau'r amser mesur, gellir defnyddio'r proffil gwrthiant ar gyfer mesur. Fodd bynnag, pan fo gallu'r cynhwysydd dan brawf yn llai na 200pF, mae'n anodd arsylwi ar y broses codi tâl oherwydd y newid byr yn y darlleniad.
4. Defnyddiwch y swnyn i ganfod
Gan ddefnyddio gêr swnyn y multimedr digidol, gallwch wirio ansawdd cynwysorau electrolytig yn gyflym. Dangosir y dull mesur yn Ffigur 5-14. Trowch yr amlfesurydd digidol i'r gêr swnyn, a defnyddiwch ddau ben prawf i gysylltu â dau binnau'r cynhwysydd Cx o dan brawf yn y drefn honno. Dylid clywed bîp byr, yna bydd y sain yn stopio, a bydd y symbol gorlif "1" yn cael ei arddangos ar yr un pryd. Yna, cyfnewidiwch y ddau arweinydd prawf am fesuriad arall, dylai'r swnyn swnio eto, ac yn olaf arddangos y symbol gorlif "1". Mae'r sefyllfa hon yn dangos bod y cynhwysydd electrolytig wedi'i fesur yn normal yn y bôn. Ar yr adeg hon, gallwch ddeialu i'r gêr gwrthiant uchel 20MΩ neu 200MΩ i fesur ymwrthedd gollyngiadau'r cynhwysydd i farnu a yw'n dda neu'n ddrwg.
