Sut i brofi ansawdd transistor gyda multimedr
Yn gyntaf, defnyddiwch gêr "deuod a swnyn ymlaen" y multimedr digidol i farnu a yw'r transistor yn dda neu'n ddrwg ac a yw'r transistor yn PNP neu NPN.

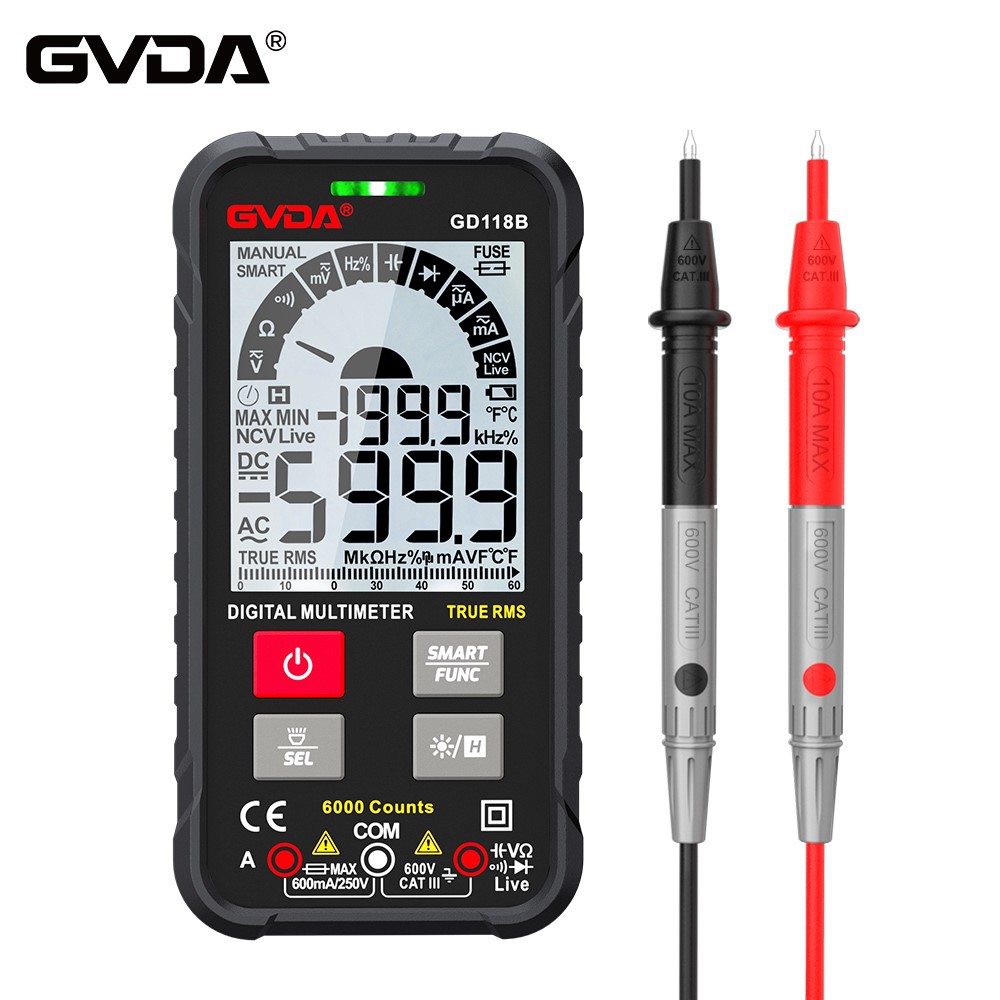

① Trowch y multimedr digidol i'r safle "prawf diode", mewnosodwch y plwm prawf coch yn y jack (ⅤΩ), a'r plwm prawf du i'r jack (COM). Ar gyfer y gorlan prawf coch sy'n gysylltiedig ag un pin, gwerth gwrthiant y ddau bin arall yw 611Ω neu 614Ω, sy'n golygu bod y triode a fesurir ar hyn o bryd yn diwb math NPN, ac mae gwerth gwrthiant 611Ω ychydig ohms yn llai na casglwr y triode, a gwrthiant 614Ω yw casglwr y triode. set lansio. I'r gwrthwyneb, mae plwm prawf du y multimedr digidol wedi'i gysylltu ag un pin ac mae'r ddau bin arall tua 600Ω. Mae'r triode yn driawd math PNP, a'r pin gyda gwrthiant bach yw casglwr y triode, a'r un sydd â gwrthiant mwy yw'r allyrrydd.
Os yw'r tri phin yn cael eu mesur â gwifrau prawf coch a du, ni ellir mesur y transistor â gwrthiant o 600Ω, ac mae'n ddrwg. Os yw'r gwerth gwrthiant mesuredig yn ormod o lai na 600Ω neu'n sero, mae'n profi bod y triode yn ddrwg.
Weithiau, er y gellir mesur gwerth gwrthiant tua 600Ω o'r triode, ar yr adeg hon, rhaid defnyddio multimedr i fesur y gwerthoedd gwrthiant ymlaen a gwrthdroi rhwng yr allyrrydd a'r casglwr. Ar gyfer triawd da, e→c, c→e Mae'r gwerth gwrthiant yn ∞ anfeidrol, fel arall mae'n profi bod rhywbeth o'i le ar y triawd hwn.
Nodyn; ac eithrio deuodau llaith a gwrthyddion llaith gwaelod ac allyrrydd.
② Ar gyfer y triawd PNP neu NPN penderfynol, gallwch dynnu'r amlfesurydd digidol i'r gêr hFE ar hyn o bryd, sef jac sy'n ymroddedig i fesur triawdau pŵer isel. Mewnosodwch dri phin y triawd gyda'r marciau cyfatebol, a bydd yr amlfesurydd digidol yn dangos chwyddhad y triawd dan brawf.
