Sut i ddefnyddio multimedr i farnu a yw'r triawd yn dda neu'n ddrwg
Defnyddiwch ddargludedd un cyfeiriad y gyffordd PN yn y triode i wirio gwrthiant ymlaen a gwrthdroi'r gyffordd PN rhwng yr electrodau. Os yw'r gwahaniaeth yn fawr, mae'r tiwb yn dda. Os yw'r gwrthiannau ymlaen a gwrthdroi yn fawr, mae'n golygu bod cylched agored y tu mewn i'r tiwb neu berfformiad y gyffordd PN. ddim yn dda. Os yw'r gwrthiannau ymlaen a gwrthdroi yn fach, mae'n golygu bod y tiwbiau'n fyr eu cylched neu'n torri i lawr.
Defnyddio mesurydd digidol a mesurydd pwyntydd i farnu ansawdd y transistor NPN

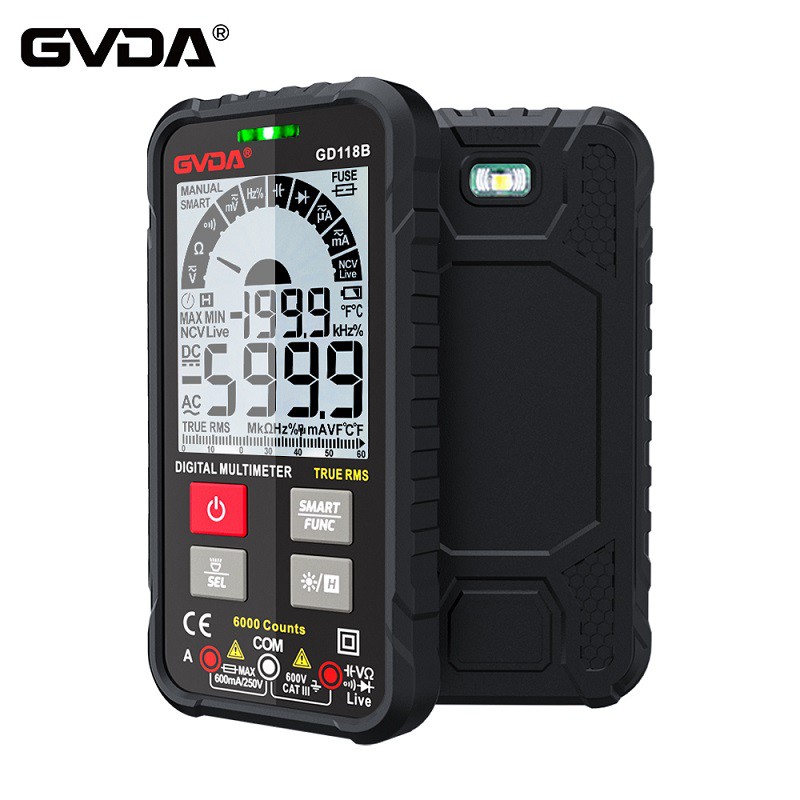

1. Rhoddir y multimeter digidol yn y bloc cyffordd pn
Cysylltwch y plwm prawf coch â B, a'r plwm prawf du i E. Os yw'r darn uchaf yn dal i ddangos 1, mae'n golygu nad yw'r gyffordd allyriadau wedi'i gysylltu, ac mae'r dyfarniad yn ddrwg;
Cysylltwch y plwm prawf coch â B, a'r plwm prawf du i C. Os yw'r darn uchaf yn dal i ddangos 1, mae'n golygu nad yw cyffordd y casglwr wedi'i gysylltu, ac mae'r dyfarniad yn ddrwg.
Cysylltwch y plwm prawf coch i C, a'r plwm prawf du i E. Os bydd yr arddangosfa'n dod yn nifer gyfyngedig neu hyd yn oed yn bîp, mae'n golygu bod dadansoddiad rhwng CE, ac mae'r dyfarniad yn ddrwg.
2. Rhoddir y multimeter pwyntydd yn y rhwystr trydan X1k
Cysylltwch y plwm prawf du i B, ac mae'r prawf coch yn arwain at E. Os nad yw'r nodwydd gwylio yn symud o gwbl, mae'n golygu nad yw'r cysylltiad allyriadau wedi'i gysylltu, ac mae'r dyfarniad yn ddrwg;
Cysylltwch y plwm prawf du i B, ac mae'r prawf coch yn arwain at C. Os nad yw'r nodwydd prawf yn symud o gwbl, mae'n golygu nad yw cyffordd y casglwr wedi'i gysylltu, ac mae'r dyfarniad yn ddrwg.
Cysylltwch y plwm prawf du i C, ac mae'r prawf coch yn arwain at E. Os yw'r nodwydd gwylio yn siglo, mae'n golygu bod dadansoddiad rhwng CE, a bernir ei fod yn ddrwg.
Da neu ddrwg yw barn y triawd, yn ol y dull a ganlyn :
1. Dull gwahaniaethu o sylfaen a math tiwb:
Defnyddiwch y ffeil R × 100 i fesur y tiwb germaniwm, a'r ffeil R × 1K ar gyfer y tiwb silicon. Yn gyntaf, gosodwch y tennyn prawf coch mewn cysylltiad ag unrhyw un o'r coesau, a mesurwch y ddwy goes sy'n weddill gyda'r plwm prawf du. Gweld a allwch chi fesur dau werth gwrthiant bach. Os na allwch symud y plwm prawf coch i binnau eraill a pharhau i fesur dau wrthiant bach, os na allwch ddod o hyd i ddau wrthiant bach gyda'r plwm prawf coch wedi'i osod, gallwch drwsio'r plwm prawf du a pharhau i chwilio. . Pan ddarganfyddir dau wrthydd bach, y pin a ddefnyddir gan y plwm prawf sefydlog yw'r sylfaen.
Os yw'r plwm prawf sefydlog yn dennyn prawf du, mae'r triode yn fath NPN, ac os yw'r plwm prawf sefydlog yn goch, mae'r tiwb yn PNP.
2. Casglwr gwahaniaethol:
Oherwydd pan fydd yr allyrrydd a chasglwr y triode wedi'u cysylltu'n gywir, mae'n fawr (mae ystod swing y nodwydd gwylio yn fawr), ac mae'n llawer llai pan fydd y cysylltiad yn cael ei wrthdroi. Felly, cymerwch yn gyntaf fod casglwr wedi'i gysylltu â ffeil ohm (ar gyfer tiwbiau math PNP, mae'r allyrrydd wedi'i gysylltu â'r plwm prawf du, ac mae'r casglwr wedi'i gysylltu â'r plwm prawf coch). Wrth fesur, pinsiwch (neu cysylltwch â gwrthydd 100KΩ) y sylfaen a'r casglwr damcaniaethol. Ni all y ddau begwn fod mewn cysylltiad. Os yw'r pwyntydd yn siglo llawer, ac mae'r pwyntydd yn siglo'n fach ar ôl i'r polion gael eu gwrthdroi, mae'n golygu mai'r rhagdybiaeth yw'r casglwr cywir. , a thrwy hynny benderfynu ar y casglwr a'r allyrrydd.
Mae'r triode gyda'r gwerth gwrthiant a grybwyllwyd uchod naill ai'n broblem gyda'r multimedr, neu mae'r triode yn ddrwg. Mae'n well dod o hyd i driawd da yn gyntaf, ei fesur yn ôl y dull uchod, ac yna ei gymharu, fel y gallwch chi farnu a yw'n dda neu'n ddrwg a chrynhoi profiad.
Rhaid nodi pinnau'r triode yn gywir, fel arall, bydd y gylched gysylltiedig nid yn unig yn methu â gweithio'n normal, ond gall hefyd losgi'r transistor allan. Gan wybod math ac electrod y transistor, mae'r dull o farnu ansawdd y transistor yn ôl y multimedr pwyntydd fel a ganlyn:
① Mesur transistor NPN: gosodwch floc ohm y multimedr i R × 100 neu R × lk, cysylltwch y plwm prawf du i'r gwaelod, a chysylltwch y plwm prawf coch â'r ddau begwn arall yn olynol. Os yw'r gwerthoedd gwrthiant a fesurir ddwywaith yn is nag Yna cysylltwch y plwm prawf coch â'r sylfaen, a chysylltwch y plwm prawf du â'r ddau electrod arall yn olynol. Os yw'r gwerthoedd gwrthiant a fesurir ddwywaith yn fawr iawn, mae'n golygu bod y triawd yn dda.
② Mesur y transistor PNP: gosodwch floc ohm y multimedr i R × 100 neu R × lk, cysylltwch y plwm prawf coch i'r gwaelod, a chysylltwch y plwm prawf du â'r ddau begwn arall yn olynol. Os yw'r gwerthoedd gwrthiant a fesurir ddwywaith yn is nag Yna cysylltwch y plwm prawf du â'r sylfaen, a chysylltwch y plwm prawf coch â'r ddau electrod arall yn olynol. Os yw'r gwerthoedd gwrthiant a fesurir ddwywaith yn fawr iawn, mae'n golygu bod y triawd yn dda.
Pan nad yw'r marciau ar y triode yn glir, gallwch ddefnyddio multimedr i bennu ansawdd a math y triode (NPN neu PNP) yn rhagarweiniol, a nodi'r tri electrod e, b, ac c. Mae'r dull prawf fel a ganlyn:
①Defnyddiwch amlfesurydd pwyntydd i bennu'r math o sylfaen b a'r transistor: gosodwch ohm y multimedr i R × 100 neu R × lk, cymerwch yn gyntaf mai polyn penodol o'r transistor yw'r sylfaen, a chysylltwch y plwm prawf du i y sylfaen ddamcaniaethol. Cysylltwch y plwm coch â'r ddau begwn arall yn olynol. Os yw'r gwerthoedd gwrthiant a fesurwyd ddwywaith yn fach iawn (neu tua rhai cannoedd ohm i filoedd o ohm), yna mae'r sylfaen dybiedig yn gywir, a'r triawd dan brawf yw NPN. Yn yr un modd ag uchod, os yw'r gwerthoedd gwrthiant a fesurir ddwywaith yn fawr iawn (tua sawl mil o ohms i ddegau o filoedd ohms), yna mae'r sylfaen dybiedig yn gywir, ac mae'r triawd a brofwyd yn diwb math PNP. Os yw'r gwerthoedd gwrthiant a fesurwyd ddwywaith yn un mawr ac un yn fach, mae'r sylfaen a dybiwyd yn wreiddiol yn anghywir. Ar yr adeg hon, rhaid tybio bod electrod arall yn sylfaen eto, a rhaid ailadrodd y prawf uchod.
② Barnu'r casglwr c ac emitter e: dal i osod bloc ohm y multimeter pwyntydd yn R × 100 neu R × 1k, cymerwch y tiwb NPN fel enghraifft, cysylltwch y plwm prawf du i'r casglwr damcaniaethol c, a'r plwm prawf coch i'r damcaniaethol Ar emitter e yr allyrrydd, a phinsiwch y polion b ac c â llaw (ni all wneud cysylltiad uniongyrchol rhwng b a c), ewch trwy'r corff dynol, cysylltwch y gwrthydd bias rhwng b ac c, darllenwch y gwerth gwrthiant a ddangosir ar y mesurydd, ac yna cysylltu Mae'r ddau arweinydd prawf yn cael eu gwrthdroi a'u hailbrofi. Os yw'r gwerth gwrthiant a fesurir am y tro cyntaf yn llai na'r ail dro, mae'n golygu bod y rhagdybiaeth nwl wedi'i sefydlu, oherwydd bod gwerthoedd gwrthiant c ac e yn fach, sy'n golygu bod y cerrynt sy'n mynd trwy'r multimedr yn fawr a'r gogwydd. yn normal. Mae gan y multimeter pwyntydd presennol ryngwyneb ar gyfer mesur chwyddhad y triode (Hfe). Gallwch amcangyfrif chwyddhad y triawd.
