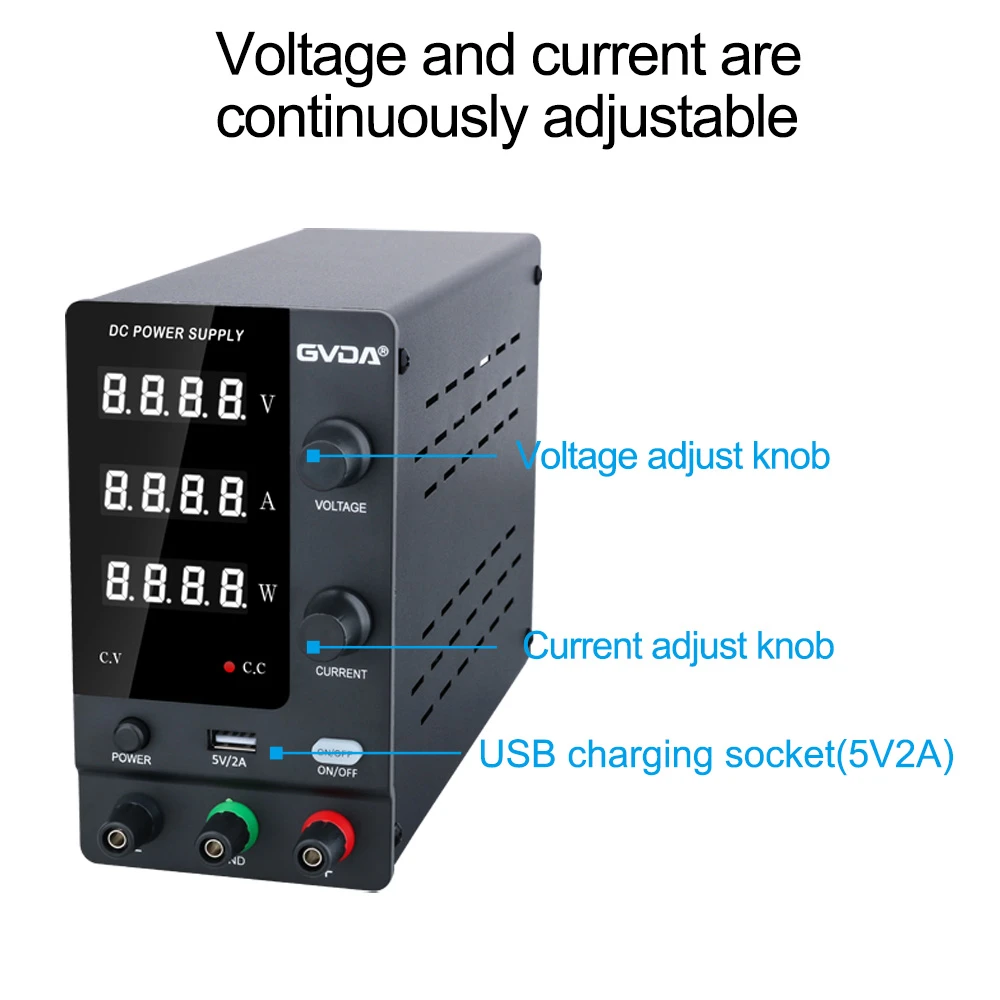

Cyflwyniad i ddangosyddion technegol cyflenwad pŵer rheoledig DC
Amrediad foltedd allbwn
Yr ystod foltedd allbwn a all weithio fel arfer o dan amodau cyflenwad pŵer rheoledig DC. Pennir terfyn uchaf y dangosydd hwn gan y foltedd mewnbwn uchaf a'r gwahaniaeth foltedd mewnbwn-allbwn lleiaf, tra bod ei derfyn isaf yn cael ei bennu gan y gwerth foltedd cyfeirio y tu mewn i'r cyflenwad pŵer rheoledig DC.
Y gwahaniaeth foltedd mewnbwn ac allbwn mwyaf
Mae'r dangosydd hwn yn cynrychioli'r gwahaniaeth foltedd uchaf a ganiateir rhwng mewnbwn ac allbwn o dan amodau gwaith arferol y cyflenwad pŵer rheoledig DC. Mae ei werth yn bennaf yn dibynnu ar fynegai foltedd gwrthsefyll transistor addasiad mewnol y cyflenwad pŵer rheoledig DC.
Gwahaniaeth foltedd mewnbwn ac allbwn lleiaf
Mae'r dangosydd hwn yn cynrychioli'r gwahaniaeth foltedd mewnbwn-allbwn lleiaf sydd ei angen i sicrhau amodau gwaith arferol y cyflenwad pŵer DC.
Allbwn llwyth ystod gyfredol
Gelwir yr amrediad cerrynt llwyth allbwn hefyd yn ystod cerrynt allbwn. O fewn yr ystod gyfredol hon, dylai'r cyflenwad pŵer a reoleiddir gan DC allu sicrhau ei fod yn bodloni'r dangosyddion a roddir ym manyleb y dangosydd.
Rheoliad foltedd SV
Mae'r gyfradd rheoleiddio foltedd yn ddangosydd pwysig sy'n nodweddu perfformiad sefydlogi foltedd cyflenwad pŵer a reoleiddir gan DC. Fe'i gelwir hefyd yn gyfernod rheoleiddio foltedd neu'r cyfernod sefydlogrwydd. Mae'n cynrychioli i ba raddau y mae foltedd allbwn VO y cyflenwad pŵer rheoledig DC yn sefydlog pan fydd y foltedd mewnbwn VI yn newid. Fel arfer caiff ei fynegi fel Mynegwyd fel canran o'r newid cymharol mewn foltedd mewnbwn ac allbwn fesul foltedd allbwn uned. Dangosir y fformiwla cyfradd rheoleiddio foltedd yn Ffigur 2-2-1.
Rheoliad Presennol OS
Mae'r gyfradd reoleiddio gyfredol yn hunan-fynegai pwysig sy'n adlewyrchu gallu llwyth y cyflenwad pŵer rheoledig DC, ac fe'i gelwir hefyd yn gyfernod sefydlogrwydd presennol. Mae'n cynrychioli gallu cyflenwad pŵer wedi'i reoleiddio gan DC i atal amrywiadau mewn foltedd allbwn a achosir gan newidiadau mewn cerrynt llwyth (cerrynt allbwn) pan nad yw'r foltedd mewnbwn yn newid. O dan amodau newidiadau cerrynt llwyth penodedig, caiff ei fesur fel arfer mewn foltedd allbwn uned. Mae canran y gwerth newid foltedd allbwn yn cynrychioli cyfradd reoleiddio gyfredol y cyflenwad pŵer rheoledig DC. Dangosir y fformiwla cyfradd reoleiddio gyfredol yn Ffigur 2-2-2.
Cymhareb gwrthod Ripple SR
Mae'r gymhareb atal crychdonni yn adlewyrchu gallu'r cyflenwad pŵer a reoleiddir gan DC i atal y foltedd prif gyflenwad a gyflwynwyd ar y pen mewnbwn. Pan fydd amodau mewnbwn ac allbwn y cyflenwad pŵer a reoleiddir gan DC yn aros yr un fath, mae'r gymhareb atal crychdonni yn aml yn cael ei gyfrifo fel gwerth brig foltedd crychdonni mewnbwn ac mae cymhareb brig-i-brig y foltedd crychdonni allbwn yn cael ei fynegi'n gyffredinol mewn desibelau, ond weithiau gellir ei fynegi hefyd fel canran, neu yn uniongyrchol fel cymhareb y ddau.
Sefydlogrwydd tymhereddK
Mae sefydlogrwydd tymheredd y cyflenwad pŵer sefydlogi DC integredig yn seiliedig ar y newid cymharol yn foltedd allbwn y cyflenwad pŵer sefydlogi DC o fewn yr ystod amrywiad uchaf penodedig o dymheredd gweithredu'r cyflenwad pŵer sefydlog DC (Tmin Llai na neu'n hafal i Llai na neu'n hafal i Tmax).
Uchafswm foltedd mewnbwn
Dyma'r foltedd mewnbwn uchaf sy'n sicrhau gweithrediad diogel y cyflenwad pŵer rheoledig DC.
Uchafswm allbwn cerrynt
Dyma'r cerrynt allbwn mwyaf a ganiateir i sicrhau gweithrediad diogel y rheolydd foltedd.
