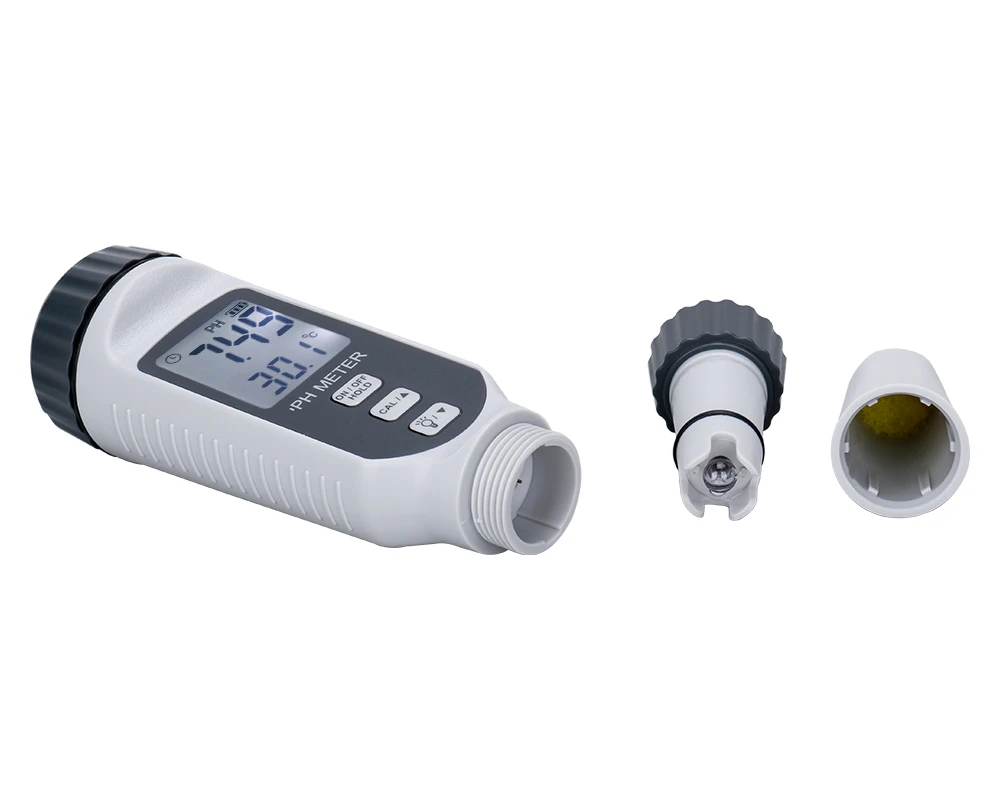

mesurydd pH - strwythur yr electrod cyfansawdd
⑴ Bwlb electrod: Mae wedi'i wneud o wydr lithiwm tawdd gyda swyddogaeth hydrogen ac mae'n siâp sfferig, gyda thrwch ffilm o tua 0.1-0.2mm a gwerth gwrthiant o<250 megohms (25°C).
⑵Tiwb cymorth gwydr: dyma'r corff tiwb gwydr sy'n cynnal y bwlb electrod. Mae wedi'i wneud o wydr plwm gydag inswleiddiad trydanol rhagorol, a dylai ei gyfernod ehangu fod yn gyson â chyfernod y gwydr bwlb electrod.
(3) Electrod cyfeirio mewnol: Mae'n electrod arian / arian clorid, y prif swyddogaeth yw arwain y potensial electrod allan, ac mae'n ofynnol i'w botensial fod yn sefydlog ac mae'r cyfernod tymheredd yn fach.
(4) Datrysiad cyfeirio mewnol: Mae'r datrysiad cyfeirio mewnol â photensial sero o 7pH yn ddatrysiad cymysg o ffosffad niwtral a photasiwm clorid. Mae'r electrod gwydr a'r electrod cyfeirio yn ffurfio batri i sefydlu gwerth pH o sero potensial, sy'n bennaf yn dibynnu ar pH y gwerth datrysiad cyfeirio mewnol a chrynodiad ïon clorid.
⑸ Achos mowldio electrod: Mae'r cas wedi'i fowldio electrod yn gragen sy'n cefnogi'r electrod gwydr a'r gyffordd hylif, ac yn dal yr ateb cyfeirio allanol, ac yn cael ei fowldio gan bwysau plastig PPS.
⑹ Electrod cyfeirio allanol: Mae'n electrod arian / arian clorid, a'i swyddogaeth yw darparu a chynnal potensial cyfeirio sefydlog, sy'n gofyn am botensial sefydlog, atgynhyrchedd da, a chyfernod tymheredd bach.
⑺Toddiant cyfeirio allanol: electrolyt gel potasiwm clorid 3.3mol/L, ddim yn hawdd ei golli, nid oes angen ychwanegu.
⑻ Cyffordd hylif craidd tywod: Y gyffordd hylif yw'r rhan gyswllt sy'n cysylltu'r datrysiad cyfeirio allanol a'r datrysiad mesuredig, ac mae angen treiddiad sefydlog.
⑼ Gwifren electrod: Mae'n wifren cysgodi metel sŵn isel, mae'r craidd mewnol wedi'i gysylltu â'r electrod cyfeirio mewnol, ac mae'r haen cysgodi wedi'i chysylltu â'r electrod cyfeirio allanol.
