Egwyddorion a chymwysiadau canfyddwr ystod laser cyfnod
Mae'r canfyddwr ystod laser cam yn defnyddio'r pelydr laser i fodiwleiddio'r osgled a mesur yr oedi cam a achosir gan y golau modiwleiddio yn mynd yn ôl ac ymlaen i'r llinell fesur unwaith, ac yna'n trosi'r pellter a gynrychiolir gan yr oedi cam hwn yn ôl tonfedd y golau modiwleiddio . Hynny yw, mae'r amser sydd ei angen i olau fynd trwy'r llinell fesur taith gron yn cael ei fesur trwy ddull anuniongyrchol.
Defnyddir rangefinder laser cam yn gyffredinol yn amrywio trachywiredd. Oherwydd ei gywirdeb uchel, sef lefel milimetr yn gyffredinol, er mwyn adlewyrchu'r signal yn effeithiol a chyfyngu'r targed mesur i bwynt penodol sy'n gymesur â chywirdeb yr offeryn, mae gan y math hwn o rangefinder drych o'r enw targed cydweithredol.
Os mai ω yw amledd onglog y golau wedi'i fodiwleiddio, a'r oedi cam a gynhyrchir gan daith gron ar y pellter d i'w fesur yw φ, yna gellir mynegi'r amser cyfatebol t fel:
t=φ/ω
Wrth roi'r berthynas hon yn hafaliad (3-6), gellir mynegi'r pellter d fel
D=1/2 ct=1/2 c·φ/ω=c/(4πf) (Nπ+Δφ)
=c/4f (N+ΔN)=U(N+)
Lle:
Φ —— Cyfanswm yr oedi cam a achosir gan y signal yn mynd yn ôl ac ymlaen o'r llinell fesur ar un adeg.
Ω-amledd onglog y signal modiwleiddio, Ω=2π f.
Hyd uned U, mae'r gwerth yn hafal i donfedd modiwleiddio 1/4.
N—— Nifer y trawsgyweirio hanner tonfedd a gynhwysir yn y llinell fesur.
Δ φ —— Y rhan lle mae'r oediad cam yn llai na π pan fydd y signal yn teithio i'r llinell fesur ac oddi yno ar un adeg.
ΔN —— Mae rhan ffracsiynol y don fodiwleiddio sydd yn y llinell fesur yn llai na hanner tonfedd.
ΔN=φ/ω
O dan y modiwleiddio a roddir a'r amodau atmosfferig safonol, mae'r amledd c/(4πf) yn gyson, ar yr adeg hon, mae'r mesuriad pellter yn dod yn fesuriad nifer yr hanner tonfedd a gynhwysir yn y llinell arolwg a mesuriad y rhan ffracsiynol yn llai. na hanner tonfedd, hynny yw, mesuriad N neu φ. Oherwydd datblygiad technoleg peiriannu manwl modern a thechnoleg mesur cyfnod radio, mae mesur φ wedi cyrraedd cywirdeb uchel.
Er mwyn mesur yr ongl cam φ yn llai na π, gellir defnyddio gwahanol ddulliau i'w fesur. Fel arfer, mesuriad cyfnod gohiriedig a mesur cyfnod digidol yw'r rhai a ddefnyddir fwyaf, ac mae darganfyddwyr amrediad byr laser i gyd yn defnyddio egwyddor mesur cyfnod digidol i gael φ.

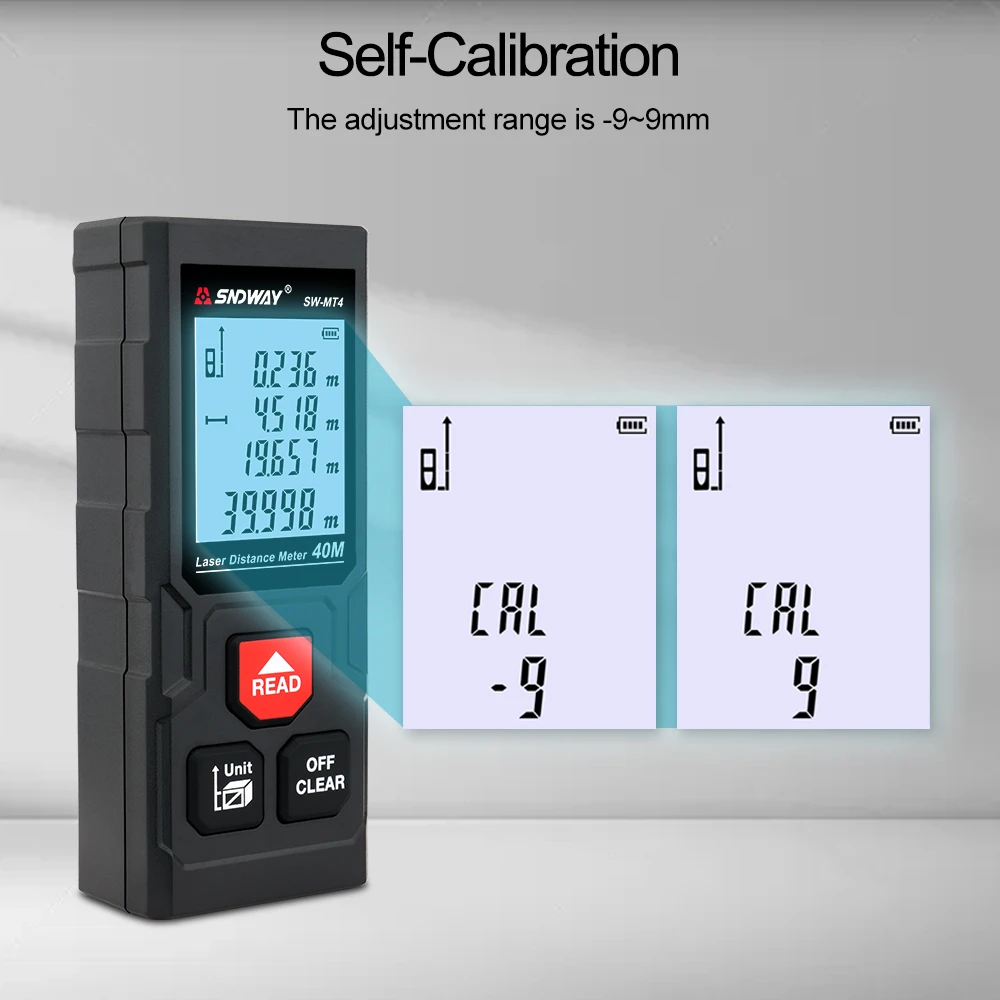

A siarad yn gyffredinol, mae'r canfyddwr ystod laser cam yn defnyddio allyriad parhaus o drawst laser gyda signal modiwleiddio, ac er mwyn cael cywirdeb ystod uchel, mae angen iddo gael targedau cydweithredol. Mae'r darganfyddwr ystod laser llaw yn ddarganfyddwr ystod newydd arall yn y canfyddwr ystod laser pwls, sydd nid yn unig yn fach o ran maint a golau o ran pwysau, ond sydd hefyd yn mabwysiadu technoleg isrannu ehangu pwls mesur cam digidol, a all gyflawni cywirdeb lefel milimetr heb dargedau cydweithredol. , ac mae'r ystod fesur wedi rhagori ar 100m, a gall arddangos y pellter yn gyflym ac yn gywir. Dyma'r offeryn safonol mesur hyd diweddaraf mewn arolwg peirianneg manwl ystod byr ac arolwg ardal adeiladu adeiladau. Nawr y mwyaf a ddefnyddir yn eang yw'r gyfres DISTO rangefinder laser llaw a gynhyrchir gan leica.
