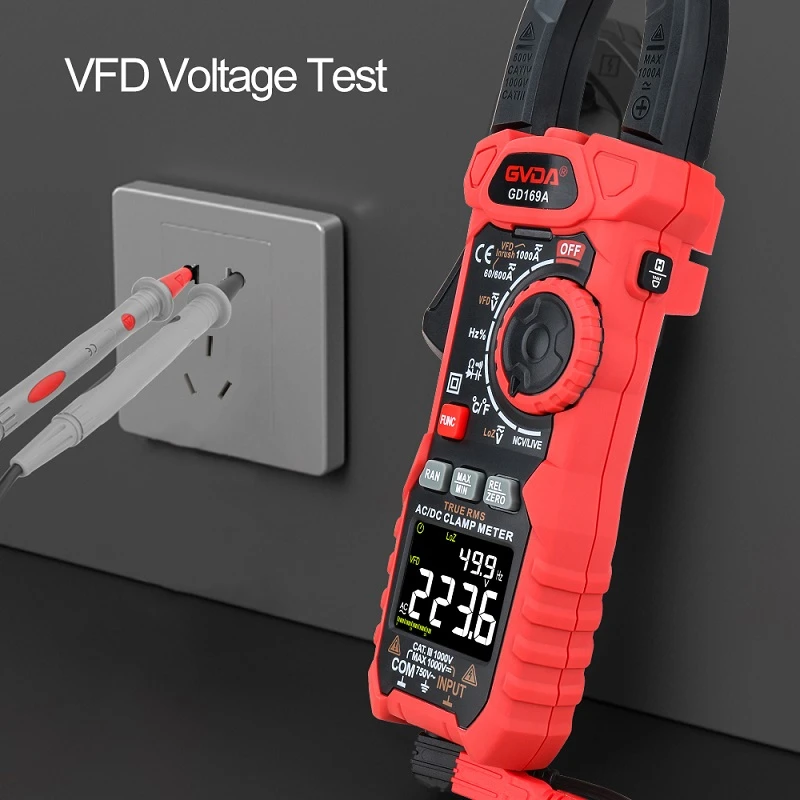

Swyddogaeth a chyfansoddiad amedr clamp
1. Cam Gweithredu Mesurydd Clamp
Wrth ddefnyddio amedr i fesur cerrynt, rhaid cysylltu'r amedr â'r gylched ar ôl methiant pŵer i ddatgysylltu'r mesuriad. Yn yr achlysur pan fo angen mesur cerrynt heb fethiant pŵer, defnyddir amedr clamp fel arfer. Er enghraifft: gellir mesur cerrynt gweithio modur AC rhedeg gyda amedr clamp, fel ei bod yn gyfleus iawn gwybod y cyflwr gweithio pan fo llwyth.
2. Cyfansoddiad amedr clamp
Mae amedrau clamp AC a ddefnyddir yn gyffredin yn cynnwys trawsnewidyddion cerrynt ac amedrau. Mae dau fath o amedrau clamp yn bennaf: amedrau clamp math trawsnewidydd ac amedrau clamp electromagnetig.
3. Strwythur ac egwyddor amedr clamp
Mae mesurydd clamp yn gweithio ar yr un egwyddor â thrawsnewidydd. Y coil cynradd yw'r wifren sy'n mynd trwy'r craidd haearn math clamp, sy'n cyfateb i coil cynradd newidydd tro 1-, sy'n drawsnewidydd cam i fyny. Mae'r coil eilaidd a'r amedr ar gyfer mesur yn ffurfio'r ddolen eilaidd. Pan fydd gan y wifren gerrynt eiledol yn mynd drwyddi, y tro hwn o'r coil sy'n cynhyrchu maes magnetig eiledol, a chynhyrchir cerrynt anwythol yn y gylched eilaidd. Mae cymhareb maint y cerrynt i'r cerrynt cynradd yn gyfwerth â chymhareb gwrthdro troadau'r coiliau cynradd ac eilaidd. .
Defnyddir yr amedr clamp i fesur cerrynt mawr. Os nad yw'r cerrynt yn ddigon mawr, gellir pasio'r wifren gynradd trwy'r mesurydd clamp i gynyddu nifer y troadau, ac ar yr un pryd rhannwch y cerrynt mesuredig â nifer y troeon. Mae dirwyn eilaidd y trawsnewidydd cerrynt bwydo trwy'r amedr clamp yn cael ei ddirwyn ar y craidd haearn a'i gysylltu â'r amedr AC, a'i weindio sylfaenol yw'r wifren fesur sy'n mynd trwy ganol y trawsnewidydd. Mae'r bwlyn mewn gwirionedd yn switsh dewis amrediad, a swyddogaeth y wrench yw agor a chau'r rhan symudol o graidd y newidydd math trwodd fel y gellir ei glampio i'r wifren fesuredig.
Wrth fesur cerrynt, gwasgwch y wrench, agorwch y genau, a gosodwch y wifren sy'n cario cerrynt dan brawf yng nghanol y trawsnewidydd cerrynt bwydo drwodd. Mae cerrynt yn cael ei ysgogi yn yr ochr weindio, ac mae'r cerrynt yn mynd trwy coil yr amedr electromagnetig, gan achosi i'r pwyntydd wyro, a nodir y gwerth cerrynt mesuredig ar y raddfa ddeialu.
