Strwythur ac egwyddor weithredol gefail math pwyntydd
Yn gyffredinol, gellir rhannu amedrau math clamp yn ddau fath: magnetoelectrig ac electromagnetig. Y dull ar gyfer mesur amledd pŵer pŵer AC yw magnetoelectrig, tra bod y dull electromagnetig yn AC a DC. Mae'r erthygl hon yn bennaf yn cyflwyno'r egwyddor fesur a'r dull defnydd o amedr clamp magnetoelectrig.

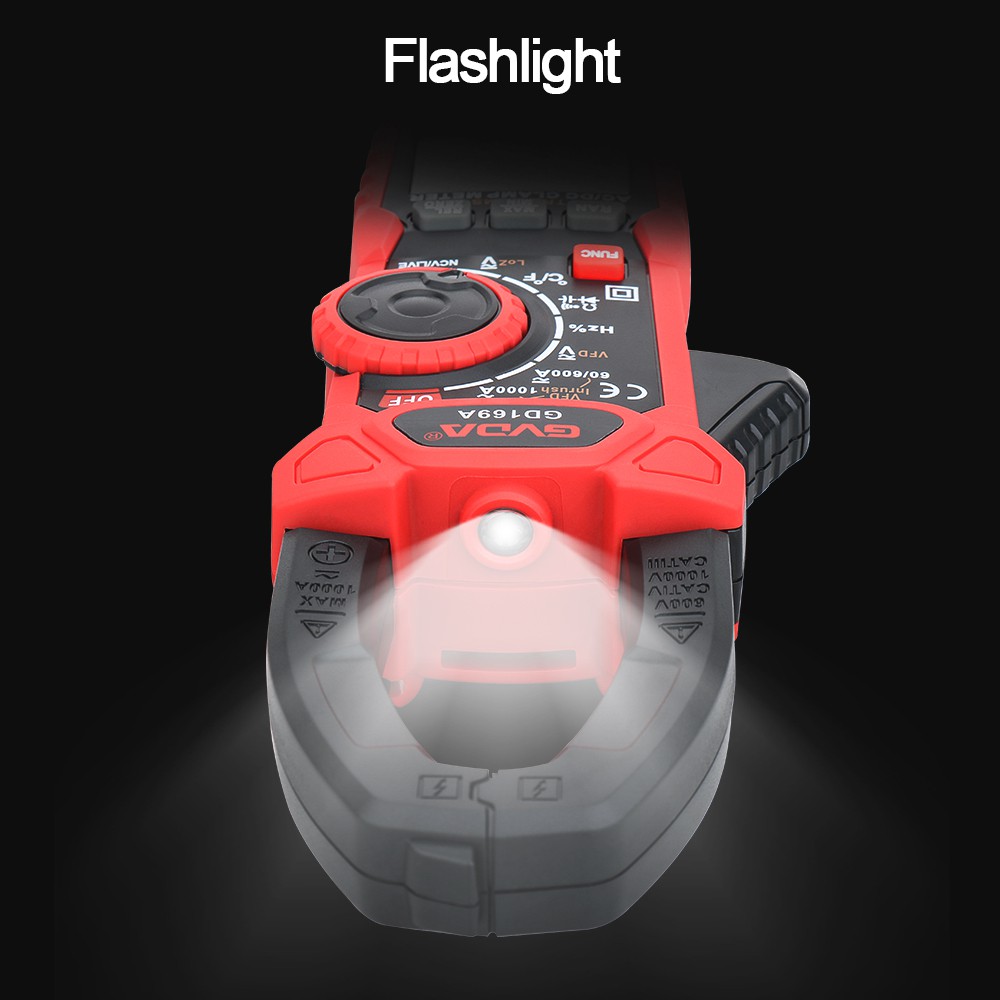

1. Strwythur amedr clamp magnetoelectrig
Mae'r amedr clamp magnetoelectrig yn bennaf yn cynnwys newidydd cerrynt arbennig, amedr magnetoelectrig wedi'i gywiro, a chylchedau mewnol. Y modelau a ddefnyddir yn gyffredin yw T301 a T302. Dim ond cerrynt AC y gall amedr math clamp T301 ei fesur, tra gall y math T302 fesur cerrynt AC a foltedd AC. Mae yna hefyd amedrau clamp poced pwrpas deuol AC a DC, megis MG20, MG26, MG36 a modelau eraill.
2. Egwyddor gweithio amedr clamp
Mae egwyddor weithredol amedr math clamp yn seiliedig ar egwyddor weithredol trawsnewidydd cyfredol. Wrth ddal y wrench amedr math clamp yn dynn, gellir agor craidd haearn y newidydd presennol, ac mae'r wifren gyfredol fesuredig yn mynd i mewn i'r clamp fel dirwyniad cynradd y trawsnewidydd presennol. Ar ôl i graidd haearn y wrench llacio gael ei gau, yn ôl egwyddor y newidydd, mae cerrynt anwythol yn cael ei gynhyrchu ar ei weindio eilaidd, ac mae'r pwyntydd amedr yn gwyro i nodi gwerth y cerrynt mesuredig.
Mae'n werth nodi, gan fod ei egwyddor yn seiliedig ar yr egwyddor o drawsnewidydd, p'un a yw'r craidd haearn wedi'i gau'n dynn ac a oes llawer o magnetedd gweddilliol yn cael effaith sylweddol ar y canlyniadau mesur. Wrth fesur cerrynt bach, bydd yn cynyddu'r gwall mesur. Ar y pwynt hwn, gellir dirwyn y wifren fesuredig sawl tro arall ar y craidd haearn i newid cymhareb gyfredol y trawsnewidydd a chynyddu'r ystod gyfredol. Ar y pwynt hwn, dylai'r cerrynt mesuredig Ix fod:
Ix=Ia/N
Yn y fformiwla, Ia yw'r darlleniad ar yr amedr; N yw nifer y troeon sydd wedi'u lapio.
3. Camau defnydd o amedr clamp
(1) Dewiswch amedr clamp yn gywir yn seiliedig ar fath a lefel foltedd y cerrynt mesuredig. Dewisir math T301 ar gyfer llinellau AC cyffredinol o dan 500 V. Wrth fesur cerrynt y llinellau foltedd uchel, dylid dewis amedr clamp foltedd uchel sy'n cyfateb i'w lefel foltedd.
(2) Gwiriwch yn gywir ymddangosiad, cau'r ên, a chyflwr pen y amedr clamp ar gyfer gweithrediad arferol. Os nad yw'r pwyntydd yn y sefyllfa sero, dylid gwneud addasiad sero mecanyddol.
(3) Dewiswch yr ystod briodol o'r amedr math clamp yn seiliedig ar y cerrynt mesuredig. Dylai'r ystod a ddewiswyd fod ychydig yn fwy na'r gwerth cyfredol a fesurwyd. Os nad yw maint y cerrynt mesuredig yn hysbys, dylid dewis yr amcangyfrif amrediad uchaf yn gyntaf.
(4) Mesur cywir. Wrth fesur, dylid tynhau'r wrench i agor y genau. Rhowch y wifren sydd wedi'i phrofi yng nghanol y clamp, llacio'r wrench, a chau'r clamp yn dynn.
(5) Ar ôl darllen, agorwch y genau ac ymadael â'r wifren fesuredig, gan osod y gêr yn safle uchaf neu ODDI ar y cerrynt.
