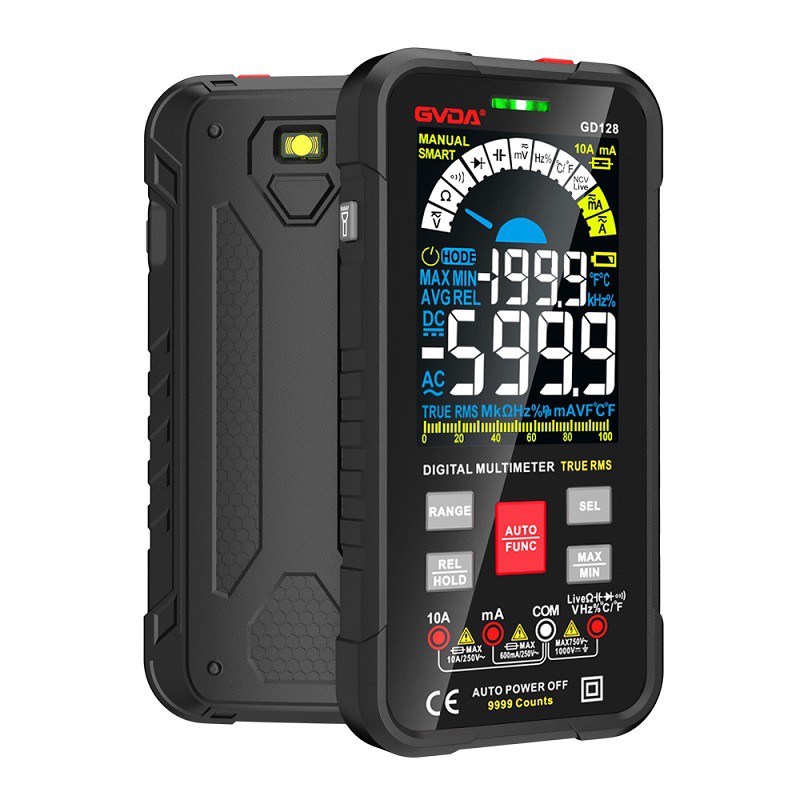

Sut i farnu a yw'r modur yn dda neu'n ddrwg gan amlfesurydd digidol
1. Gwrthwynebiad i'r ddaear (defnyddiwch y gêr ohm gradd uchel): yn gyffredinol mae'n ofynnol i'r ymwrthedd inswleiddio rhwng y modur dirwyn i ben (tri cham) a'r casio fod yn uwch na 2M, a gellir gostwng y gofyniad fel y bo'n briodol i'w ddefnyddio mewn llaith , asid-bas ac amgylcheddau eraill. Yn gyffredinol dim llai na 0.5M.
2. Gwrthiant cam-i-gam (defnyddiwch ohms gradd uchel): yn gyffredinol mae'n ofynnol i'r ymwrthedd inswleiddio rhwng dirwyniadau gwahanol gyfnodau fod yn uwch na 2M, a gellir gostwng y gofynion fel y bo'n briodol i'w defnyddio mewn llaith, sylfaen asid ac eraill amgylcheddau, yn gyffredinol dim llai na 0.5M.
3. Gwerth gwrthiant tri cham (defnyddiwch gêr isel y gêr ohm): mae gwerth gwrthiant y dirwyniad tri cham ei hun yn ei gwneud yn ofynnol bod gwerth gwrthiant y dirwyniad tri cham yn cael ei gydbwyso'n fras (dim ond trwy ddefnyddio data cywir y gellir cael data cywir mesur gyda mesurydd digidol, ac mae'r gofynion ar gyfer gwahanol alluoedd modur yn wahanol. Nid yw'n ofynnol i fod yn fwy na 2 y cant).
Modur 220v sut i wrthdroi'r egwyddor
1. Diagram sgematig o reolaeth ymlaen a gwrthdroi modur AC un cam gyda switsh gwrthdroi: addaswch un pen i wifrau'r troelliad sy'n gysylltiedig mewn cyfres gyda'r cynhwysydd i ben arall y cyflenwad pŵer, a newid cyfeiriad y cylchdroi maes magnetig y modur.
2. switsh allgyrchol, rhedeg capacitor, wedi'i gysylltu â'r cynhwysydd cychwyn i reoli'r egwyddor cylchdro cadarnhaol a negyddol: U1U2 yw prif dirwyn i ben y modur, V1V2 yw'r switsh allgyrchol adeiledig yn y modur, a Z1Z2 yw'r dirwyniad eilaidd. "Mae V1Z1 wedi'i gysylltu â'r cynhwysydd rhedeg (bach), ac mae V2Z1 wedi'i gysylltu â'r cynhwysydd cychwyn (mawr).
Yn gyffredinol, mae modur un cam yn cyfeirio at fodur asyncronig un cam pŵer isel sy'n cael ei bweru gan gyflenwad pŵer AC un cam (AC220V). Mae gan y math hwn o fodur fel arfer weindio dau gam ar y stator ac mae'r rotor o'r math cyffredin o gawell gwiwerod. Gall dosbarthiad y dirwyniadau dau gam ar y stator a'r gwahanol amodau cyflenwad pŵer gynhyrchu nodweddion cychwyn a rhedeg gwahanol.
Mae modur un cam yn cyfeirio at fodur asyncronig sy'n cael ei bweru gan gyflenwad pŵer un cam 220V AC. Oherwydd bod y cyflenwad pŵer 220V yn gyfleus ac yn economaidd iawn, ac mae'r trydan a ddefnyddir ym mywyd y cartref hefyd yn 220V, felly mae'r modur un cam nid yn unig yn cael ei ddefnyddio mewn llawer iawn o gynhyrchu, ond hefyd yn gysylltiedig yn agos â bywyd bob dydd pobl, yn enwedig gyda gwella safonau byw pobl, Mae nifer y moduron un cam a ddefnyddir mewn offer trydanol cartref hefyd yn cynyddu.
O ran cynhyrchu, mae pympiau micro, purwyr, dyrnwyr, pulverizers, peiriannau gwaith coed, offer meddygol, ac ati O ran bywyd, mae cefnogwyr trydan, sychwyr gwallt, cefnogwyr gwacáu, peiriannau golchi, oergelloedd, ac ati Mae yna lawer o mathau. Ond mae'r pŵer yn llai.
Mewn theori, os cymerir mesurau i wneud i'r cerrynt AC sy'n llifo yn y ddwy set o ddirwyniadau'r modur un cam fod â gwahaniaeth cyfnod penodol, gellir ei gychwyn. Sut i wneud gwahaniaeth cyfnod penodol rhwng dau botensial magnetig neu fflwcsau magnetig sydd wedi'u gwasgaru gan ongl benodol yn y gofod yw'r man cychwyn ar gyfer datrys y broblem cychwyn. Yn ôl hyn, gellir rhannu moduron asyncronig AC un cam yn ddau gategori: math cyfnod hollt a math polyn cysgodol.
Modur un cam hollti
Mae'r modur un cam hollti yn defnyddio cynwysyddion neu wrthyddion mewn cyfres gyda'r dirwyniad cychwyn anwythol i chwarae rôl symud cam, fel bod cyfnodau presennol y dirwyniad cychwynnol a'r dirwyniad gweithio yn amrywio, sef yr hyn a elwir yn "cyfnod" hollti".
(1) Modur un cam hollti capacitive
Gan fod effaith newid cam y cynhwysydd yn gymharol amlwg, cyn belled â bod cynhwysydd o gapasiti priodol (tua 20-50 μF yn gyffredinol) wedi'i gysylltu mewn cyfres yn y dirwyniad cychwynnol, gall gwahaniaeth cyfnod presennol y ddau ddirwyn fod. yn agos at 90 gradd, ac mae'r maes magnetig cylchdroi synthetig ar hyn o bryd yn agos at Oherwydd y maes magnetig cylchdroi cylchol, mae'r trorym cychwyn yn fawr ac mae'r cerrynt cychwyn yn fach.
Defnyddir y math hwn o fodur un cam yn eang a gellir ei gadw (a elwir yn fodur rhedeg cynhwysydd) neu ei dorri i ffwrdd (a elwir yn modur cychwyn cynhwysydd, sy'n cael ei weithredu gan switsh allgyrchol a osodir y tu mewn i'r modur) yn ôl yr angen ar ôl cychwyn. Os oes angen newid cyfeiriad cylchdroi'r modur, dim ond i ben allfa unrhyw weindio y mae angen ei wrthdroi, ac ar yr adeg hon mae perthynas cyfnod presennol y ddau ddirwyn gyferbyn.
(2) Modur un cyfnod hollti gwrthiannol
Mae gan weindio cychwyn y math hwn o fodur lai o droadau a gwifrau teneuach. O'i gymharu â'r dirwyniad rhedeg, mae'r adweithedd yn fach ac mae'r gwrthiant yn fawr. Wrth ddechrau gyda gwahaniad cyfnod gwrthiant, mae cerrynt y dirwyniad cychwynnol o flaen y dirwyniad rhedeg, ac mae'r maes magnetig wedi'i syntheseiddio yn faes magnetig cylchdroi eliptig gydag eliptigedd mawr, ac mae'r trorym cychwyn yn fach. Yn gyffredinol, mae dirwyniad cychwyn y modur un cam rhaniad gwrthiant wedi'i gynllunio ar gyfer gwaith tymor byr. Ar ôl dechrau, caiff ei dorri i ffwrdd gan y switsh allgyrchol a'i gynnal gan y dirwyniad gweithio.
