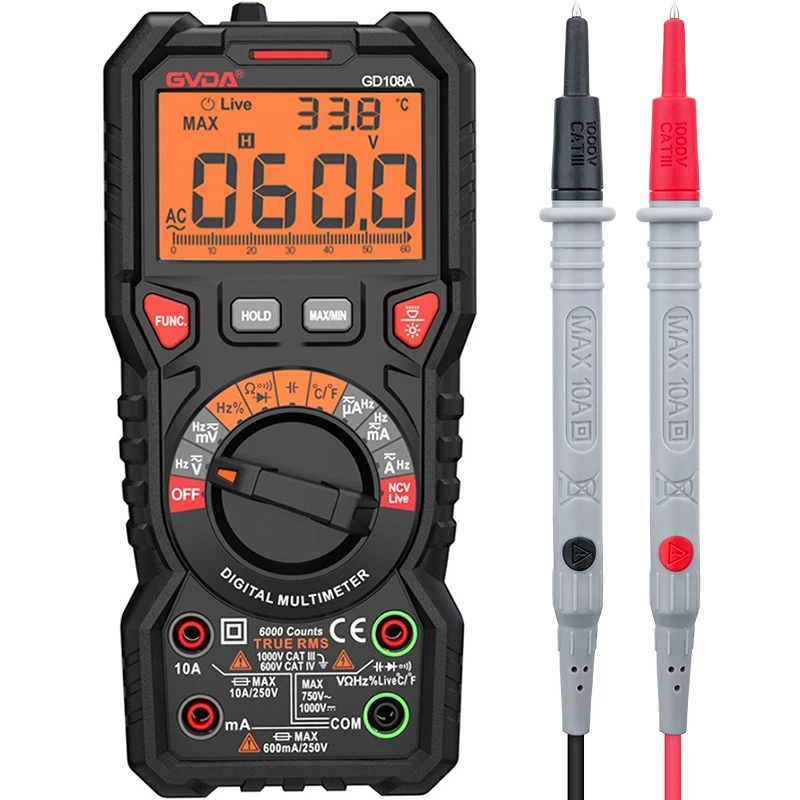

Mae multimedr (a elwir hefyd yn foltmedr neu VOM) yn ddyfais sy'n mesur gwrthiant, foltedd, gwrthiant a pharhad. Ni waeth pa brawf rydych chi'n ei wneud, bydd y plwm prawf du bob amser yn cael ei blygio i mewn i derfynell COM, tra bydd y plwm prawf coch yn symud yn ôl eich mesuriadau. Cyn profi, cymerwch fesuriadau gyda'r stilwyr du a choch, trowch y multimedr i'r gosodiad cywir a phwerwch y gylched.
1. Defnyddiwch y gosodiad foltedd i fesur folteddau AC a DC. Defnyddir foltedd AC, neu foltedd AC, i fesur pethau y gallech ddod o hyd iddynt o amgylch eich tŷ, fel socedi wal, microdonau, neu bympiau dŵr. Defnyddir DC, DC, a foltedd yn bennaf i fesur batris. Mae'r ddau fath o foltedd yn cael eu mesur yn debyg iawn, dim ond mewn ffordd ychydig yn wahanol. Mae foltedd DC yn gyffredin mewn ceir a cherbydau eraill ac fe'i defnyddir yn aml wrth atgyweirio ceir
2. Mewnosodwch y gwifrau prawf yn y terfynellau COM a V. Bydd y plwm prawf du bob amser yn cael ei blygio i'r derfynell sydd wedi'i marcio "COM" (cyffredin). Dylai'r plwm prawf coch gael ei blygio i mewn i'r derfynell sydd wedi'i marcio "V" wedi'i marcio "Foltedd" gan mai dyma beth fyddwch chi'n ei brofi. Gyda'r gosodiad hwn, defnyddir gwifrau prawf i fesur folteddau AC a DC.
3. Os ydych chi eisiau mesur foltedd AC, symudwch y deial i V~. Defnyddiwch y gosodiad foltedd AC os ydych chi am fesur foltedd mewn allfa wal, mewn golchwr neu sychwr, mewn teledu, neu mewn unrhyw system drydanol arall yn eich cartref. Chwiliwch am y V gyda'r tilde wrth ei ymyl, a symudwch y deial i'r ardal honno.
4. Newidiwch y deial i V⎓ i fesur foltedd DC. Foltedd DC neu fatri mesur foltedd DC. Cynrychiolir foltedd DC gan V gyda llinell lorweddol wrth ei ymyl a llinell doriad oddi tano. Darganfyddwch yr ardal foltedd DC ar eich multimedr a symudwch y deial i'r adran hon. Os ydych chi'n mesur foltedd AC yn ddamweiniol ar y gosodiad DC, neu i'r gwrthwyneb, cyn belled â bod ystod foltedd y multimedr wedi'i osod i'r uchaf, ni fydd yn niweidio'r multimedr.
5. Gosodwch y deial i'r digid nesaf i fesur y foltedd. Er enghraifft, os ydych chi am fesur batri 1.5V, gallwch chi symud y deial i 2V oherwydd dyna'r rhif nesaf sy'n cael ei arddangos ar y multimedr. Os nad ydych chi'n siŵr am foltedd y gwrthrych rydych chi'n ei fesur, gosodwch y deial i rif uwch. Gallwch chi bob amser ei symud i rif is er mwyn ei ddarllen yn well. Os ydych chi'n mesur batris, cofiwch y bydd eich deial yn cael ei osod i rif yn yr ardal foltedd DC. Os ydych chi'n defnyddio foltedd AC i fesur cerrynt mewn allfa wal, gallwch chi osod y deial i 200V yn yr adran AC os yw'r allfa yn 110V.
6. Rhowch stilwyr gwifren ar yr adrannau positif a negyddol i fesur foltedd DC. Dylid gosod y stiliwr du ar ochr negyddol y batri, tra dylid gosod y stiliwr coch ar ochr bositif y batri. Diogelwch y stilwyr i'w pennau priodol â llaw, gan wneud yn siŵr bod y stilwyr yn cyffwrdd â'r rhannau metel positif a negyddol. Os nad ydych chi'n siŵr pa ddiwedd sy'n bositif a pha un sy'n negyddol, ceisiwch roi stiliwr ar bob pen i weld beth mae eich multimedr yn ei ddweud. Os dangosir rhif negyddol, bydd eich rhifau positif a negatif yn toglo.
7. Rhowch y stiliwr ar yr allfa wal gywir i fesur foltedd AC. I fesur foltedd mewn soced wal, mae'r stiliwr du yn mynd i'r slot mwy ac mae'r stiliwr coch yn mynd i'r slot llai wrth ei ymyl. Er mwyn osgoi sioc drydanol, cadwch eich bysedd i ffwrdd o flaen y stiliwr wrth ddal y stiliwr yn agos at allfa'r wal. Peidiwch â gadael i'r stilwyr gyffwrdd â'i gilydd.
8. Gwiriwch y darlleniad multimeter digidol i weld y foltedd. Unwaith y bydd y stiliwr yn ei le, byddwch yn cael darlleniad ar y multimedr yn dweud wrthych y foltedd rydych chi'n ei brofi. Edrychwch ar y sgrin ddigidol am ddarlleniad, ac ysgrifennwch ef os oes angen. Bydd edrych ar eich darlleniadau yn dweud wrthych a yw'r folteddau rydych chi'n eu mesur yn gyfartalog. Er enghraifft, os ydych chi'n mesur allfa wal a bod y multimedr yn darllen 100V, mae'r cyfartaledd yn is na'r cyfartaledd 120V, gan roi gwybod i chi fod gan yr allfa wal foltedd isel.
