Sut i ddefnyddio multimedr i fesur synhwyrydd 4-20mA
Mae dau ddull mesur:
1. Trwy brawf amrediad cyfredol y multimedr, mae'r camau fel a ganlyn:
Mae stiliwr coch y multimedr wedi'i gysylltu â'r twll mA, ac mae'r stiliwr du wedi'i gysylltu â'r COM.
Gosodwch gêr y multimedr i DC mA.
Mae stiliwr coch y multimedr wedi'i gysylltu â phegwn positif allbwn y synhwyrydd 4-20mA, ac mae'r stiliwr du wedi'i gysylltu â phegwn negatif allbwn y synhwyrydd 4-20mA.
Darllenwch y darlleniad o ardal arddangos y multimedr, a'r darlleniad yw'r gwerth cyfredol.
2. Mesurwch y gwerth cyfredol trwy ystod foltedd amlfesurydd. Ar gyfer multimedr heb swyddogaeth brofi gyfredol, gall y gwerth cyfredol fod
wedi'i fesur trwy foltedd, fel a ganlyn:
Cysylltwch wrthydd samplu o tua 100 ohm yn allbwn y synhwyrydd 4-20mA.

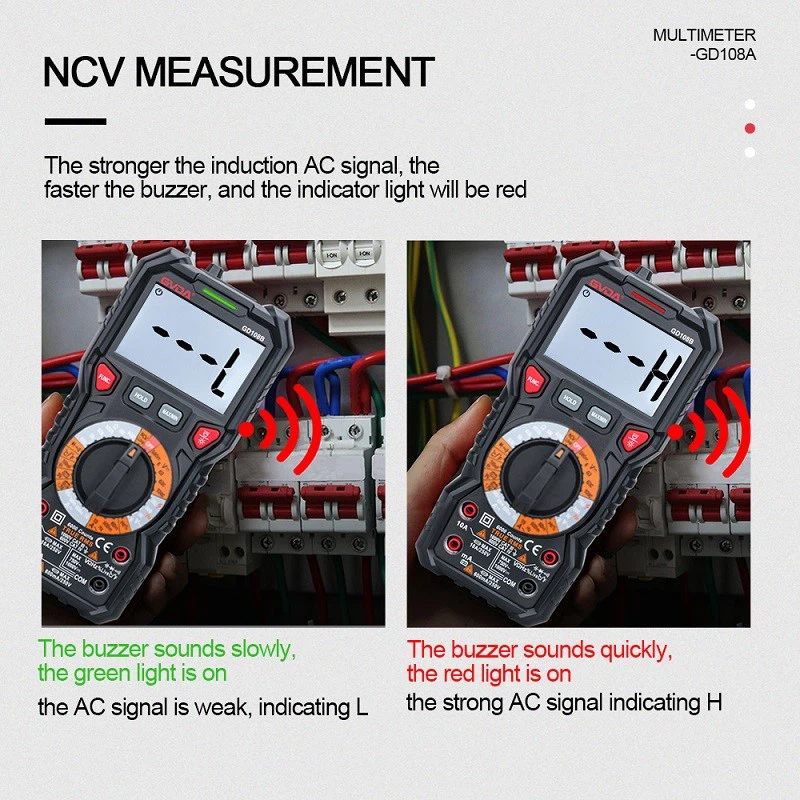

Sut i ddefnyddio multimedr i fesur synhwyrydd 4-20mA
Mae stiliwr coch y multimedr wedi'i gysylltu â'r twll mA, ac mae'r stiliwr du wedi'i gysylltu â'r COM.
Gosodwch gêr y multimedr i'r gêr DC V.
Mae stiliwr coch y multimedr wedi'i gysylltu â phegwn positif allbwn y synhwyrydd 4-20mA, ac mae'r stiliwr du wedi'i gysylltu â phegwn negatif allbwn y synhwyrydd 4-20mA.
Darllenwch y darlleniad o ardal arddangos y multimedr, sef y gwerth foltedd. Rhannwch y darlleniad â'r gwerth gwrthiant (fel 100 ohms) i gael y gwerth cyfredol.
Gan ddefnyddio swyddogaeth gyfredol DC y multimedr, dewiswch y gêr 20mA (os nad yw ar gael, dewiswch y gêr 100mA) a phrofwch allbwn y synhwyrydd yn uniongyrchol. Os yw'n amlfesurydd digidol bwrdd gwaith, gallwch hefyd ddefnyddio unrhyw swyddogaeth synhwyrydd i brofi'n uniongyrchol y maint corfforol y mae eich synhwyrydd yn ei synhwyro. Dull gwifrau: cysylltwch y plwm coch â'r wifren werdd, a'r plwm du i'r wifren felen
