Y gwahaniaeth rhwng mesur tymheredd isgoch a synhwyrydd tymheredd
Rhennir synwyryddion tymheredd yn bennaf yn synwyryddion cyswllt a di-gyswllt. Synhwyrydd tymheredd cyswllt: Mae gan ran ganfod y synhwyrydd tymheredd cyswllt gysylltiad da â'r gwrthrych mesuredig, a elwir hefyd yn thermomedr. Synhwyrydd tymheredd digyswllt: Nid yw ei elfen sensitif a'r gwrthrych mesuredig mewn cysylltiad â'i gilydd, a elwir hefyd yn offeryn mesur tymheredd di-gyswllt. Gellir defnyddio'r offeryn hwn i fesur tymheredd wyneb gwrthrychau symudol, targedau bach a gwrthrychau â chynhwysedd gwres bach neu newidiadau tymheredd cyflym (dros dro), a gellir ei ddefnyddio hefyd i fesur dosbarthiad tymheredd y maes tymheredd. Mae'r thermomedrau digyswllt a ddefnyddir amlaf yn seiliedig ar gyfraith sylfaenol ymbelydredd corff du ac fe'u gelwir yn thermomedrau ymbelydredd.
Synhwyrydd tymheredd manwl uchel NTC a RTD
Synhwyrydd tymheredd: Yn gyffredinol, mae'r cywirdeb mesur yn uchel. O fewn ystod tymheredd penodol, gall y thermomedr hefyd fesur y dosbarthiad tymheredd y tu mewn i'r gwrthrych. Fodd bynnag, ar gyfer gwrthrychau symudol, targedau bach neu wrthrychau â chynhwysedd gwres bach, bydd gwallau mesur mawr yn digwydd. Mae thermomedrau a ddefnyddir yn gyffredin yn cynnwys thermomedrau bimetallig, thermomedrau hylif gwydr, thermomedrau pwysedd, thermomedrau gwrthiant, thermistorau, a thermocyplau. Fe'u defnyddir yn eang mewn diwydiant, amaethyddiaeth, masnach a sectorau eraill. Mae pobl hefyd yn aml yn defnyddio'r thermomedrau hyn ym mywyd beunyddiol. Gyda chymhwysiad eang o dechnoleg cryogenig mewn peirianneg amddiffyn cenedlaethol, technoleg gofod, meteleg, electroneg, bwyd, meddygaeth, petrocemegol ac adrannau eraill ac ymchwil i dechnoleg uwchddargludo, mae thermomedrau cryogenig ar gyfer mesur tymheredd o dan 120K wedi'u datblygu, megis thermomedrau nwy cryogenig. , thermomedrau pwysedd stêm, thermomedrau acwstig, thermomedrau halen paramagnetig, thermomedrau cwantwm, ymwrthedd thermol tymheredd isel a thermocyplau tymheredd isel, ac ati Mae thermomedrau cryogenig yn gofyn am elfennau synhwyro tymheredd bach, cywirdeb uchel, atgynyrchioldeb da a sefydlogrwydd. Mae ymwrthedd thermol gwydr carburized a wneir o wydr silica uchel mandyllog carburized a sintered yn fath o elfen synhwyro tymheredd y thermomedr tymheredd isel, y gellir ei ddefnyddio i fesur y tymheredd yn yr ystod o 1.6 ~ 300K.

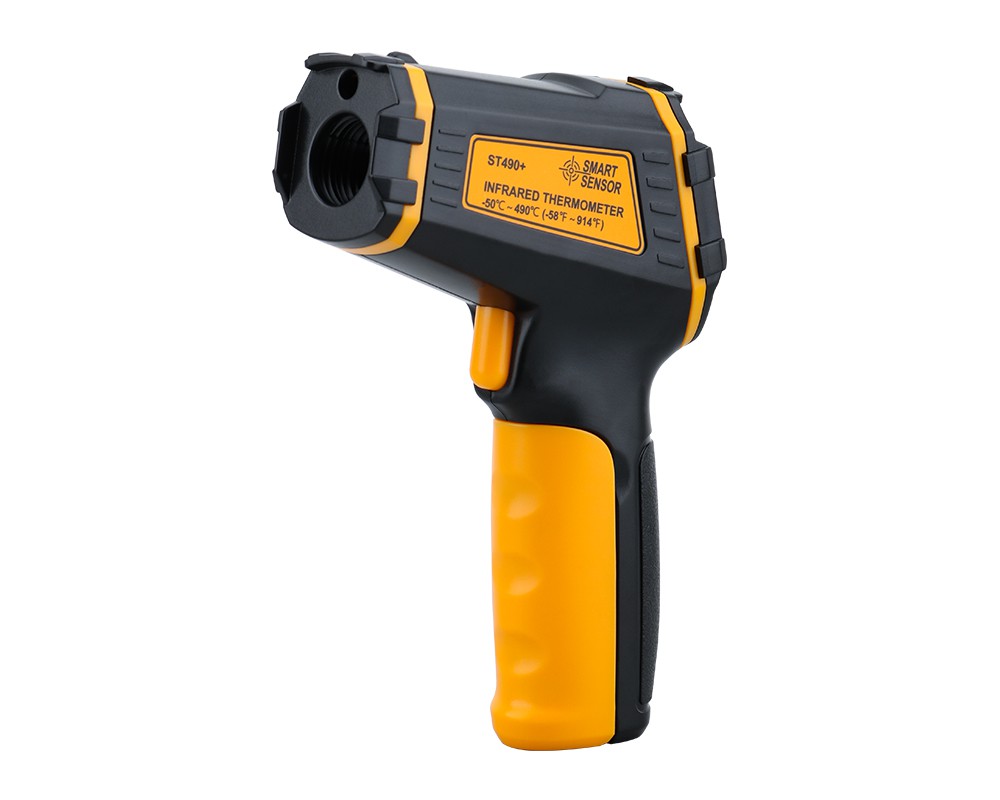

synhwyrydd tymheredd isgoch
Synhwyrydd isgoch: Synhwyrydd sy'n defnyddio priodweddau ffisegol pelydrau isgoch i fesur. Mae gan belydr isgoch, a elwir hefyd yn olau isgoch, briodweddau megis adlewyrchiad, plygiant, gwasgariad, ymyrraeth ac amsugno. Gall unrhyw sylwedd, cyn belled â bod ganddo dymheredd penodol (uwch na sero), belydru pelydrau isgoch. Nid yw'r synhwyrydd is-goch mewn cysylltiad uniongyrchol â'r gwrthrych a fesurir yn ystod y mesuriad, felly nid oes ffrithiant, ac mae ganddo fanteision sensitifrwydd uchel ac ymateb cyflym. Mae'r synhwyrydd isgoch yn cynnwys system optegol, elfen ganfod a chylched trosi. Gellir rhannu systemau optegol yn ddau fath: trawsyrru ac adlewyrchol yn ôl eu strwythur. Gellir rhannu'r elfen ganfod yn elfen canfod thermol ac elfen canfod ffotodrydanol yn ôl yr egwyddor weithio. Thermistors yw'r cydrannau thermol a ddefnyddir fwyaf. Pan fydd y thermistor yn agored i ymbelydredd is-goch, mae'r tymheredd yn codi ac mae'r gwrthiant yn newid (gall y newid hwn fod yn fwy neu'n llai, oherwydd gellir rhannu thermistors yn thermistorau cyfernod tymheredd positif a thermistorau cyfernod tymheredd negyddol), Mae'n dod yn allbwn signal trydanol trwy a cylched trosi. Defnyddir elfennau ffotosensitif yn gyffredin mewn elfennau canfod ffotodrydanol, a wneir fel arfer o ddeunyddiau megis sylffid plwm, selenid plwm, arsenid indium, arsenid antimoni, aloi teiran cadmiwm mercwri, germaniwm a dopio silicon.
Strwythur a Gosod Synhwyrydd Cyflymu Piezoelectric
Rhennir strwythur y synhwyrydd cyflymu piezoelectrig a ddefnyddir yn gyffredin yn: sbring, màs, sylfaen, elfen piezoelectrig, a chylch clampio. Mae'r system piezoelectrig elfen-màs-gwanwyn wedi'i osod ar biler canolog crwn, sydd wedi'i gysylltu â'r sylfaen. Mae gan y strwythur hwn amledd soniarus uchel. Fodd bynnag, pan fydd y sylfaen yn gysylltiedig â'r gwrthrych prawf, os yw'r sylfaen yn cael ei ddadffurfio, bydd yn effeithio'n uniongyrchol ar allbwn y pickup dirgryniad. Yn ogystal, bydd newidiadau yn y gwrthrych prawf a'r tymheredd amgylchynol yn effeithio ar yr elfen piezoelectrig ac yn achosi newidiadau yn y rhaglwyth, a all achosi drifft tymheredd yn hawdd. Mae'r elfen piezo yn cael ei glampio i'r post canol trionglog gan gylch clampio. Pan fydd y synhwyrydd cyflymiad piezoelectrig yn synhwyro dirgryniad echelinol, mae straen cneifio ar yr elfen piezoelectrig. Mae gan y strwythur hwn effaith ynysu ardderchog ar ddadffurfiad sylfaen a newidiadau tymheredd, ac mae ganddo amlder cyseiniant uchel a llinoledd da. Mae gan y math cneifio blwydd strwythur syml a gellir ei wneud yn gyflymromedr bach iawn gydag amledd cyseiniant uchel. Mae'r bloc màs annular yn cael ei gludo i'r elfen piezoelectrig annular sydd wedi'i osod ar y piler canolog. Gan fod y rhwymwr yn meddalu gyda thymheredd cynyddol, mae'r tymheredd gweithredu uchaf yn gyfyngedig.
Mae amlder terfyn uchaf y synhwyrydd cyflymiad piezoelectrig yn dibynnu ar yr amlder cyseiniant yn y gromlin amledd osgled. Yn gyffredinol, ar gyfer synwyryddion cyflymiad piezoelectrig gyda dampio bach (z<=0.1), if the upper limit frequency is set to 1/3 of the resonance frequency, the amplitude can be guaranteed. The error is less than 1dB (ie 12%); if it is taken as 1/5 of the resonance frequency, the amplitude error is guaranteed to be less than 0.5dB (ie 6%), and the phase shift is less than 30. However, the resonant frequency is related to the fixed condition of the piezoelectric acceleration sensor. The amplitude-frequency curve given by the piezoelectric acceleration sensor when it leaves the factory is obtained under the fixed condition of rigid connection. The actual fixing method is often difficult to achieve a rigid connection, so the resonance frequency and the upper limit frequency of use will decrease. Among them, the use of steel bolts is a method to make the resonance frequency reach the factory resonance frequency. Do not screw all the bolts into the screw holes of the base, so as not to cause deformation of the base and affect the output of the piezoelectric acceleration sensor. Apply a layer of silicone grease to the mounting surface to increase connection reliability on uneven mounting surfaces. Insulation bolts and mica gaskets can be used to fix the piezoelectric acceleration sensor when insulation is required, but the gasket should be as thin as possible. Use a thin layer of wax to stick the piezoelectric acceleration sensor on the flat surface of the test piece, and it can also be used in low temperature (below 40°C) occasions. The hand-held probe vibration measurement method is particularly convenient to use in multi-point testing, but the measurement error is large and the repeatability is poor. The upper limit frequency is generally not higher than 1000Hz. The piezoelectric acceleration sensor is fixed with a special magnet, which is easy to use and is mostly used in low-frequency measurement. This method can also insulate the piezoelectric acceleration sensor from the test piece. Fixing methods with hard bonding bolts or adhesives are also commonly used. The resonant frequencies of a typical piezoelectric accelerometer using the above-mentioned various fixing methods are about: steel bolt fixing method 31kHz, mica gasket 28kHz, coated wax layer 29kHz, hand-held method 2kHz, magnet fixing method 7kHz.
Sawl Dull ar gyfer Dyfarniad Rhagarweiniol o Berfformiad Synhwyrydd Lleithder
Yn yr achos bod calibradu gwirioneddol y synhwyrydd lleithder yn anodd, gellir defnyddio rhai dulliau syml i farnu a gwirio perfformiad y synhwyrydd lleithder.
1. Dyfarniad Cysondeb. Prynwch fwy na dau gynnyrch synhwyrydd lleithder o'r un math a'r un gwneuthurwr ar y tro. Po fwyaf y mwyaf, po fwyaf y bydd y broblem yn cael ei hesbonio. Rhowch nhw at ei gilydd a chymharwch y gwerthoedd allbwn canfod. O dan amodau cymharol sefydlog, arsylwi cysondeb y prawf. Ar gyfer profion pellach, gellir ei gofnodi bob hyn a hyn o fewn 24 awr. Yn gyffredinol, mae yna dri math o amodau lleithder a thymheredd mewn diwrnod, uchel, canolig ac isel, fel y gellir arsylwi cysondeb a sefydlogrwydd y cynnyrch yn fwy cynhwysfawr, gan gynnwys nodweddion iawndal tymheredd.
2. Lleithwch y synhwyrydd trwy anadlu allan gyda'ch ceg neu ddefnyddio dulliau humidification eraill, ac arsylwi ei sensitifrwydd, ailadroddadwyedd, perfformiad dehumidification a dehumidification, datrysiad, ystod uchaf y cynnyrch, ac ati.
3. Profwch y cynnyrch yn y ddau achos o agor a chau'r blwch. Cymharwch a ydynt yn gyson ac arsylwch yr effaith thermol.
4. Profwch y cynnyrch mewn cyflwr tymheredd uchel a chyflwr tymheredd isel (yn ôl y safon â llaw), a'i gymharu â'r cofnod cyn y prawf o dan y cyflwr arferol, gwirio addasrwydd tymheredd y cynnyrch, ac arsylwi cysondeb y cynnyrch . Yn y pen draw, rhaid i berfformiad y cynnyrch fod yn seiliedig ar ddulliau profi ffurfiol a chyflawn yr adran arolygu ansawdd. Defnyddir yr hydoddiant halen dirlawn ar gyfer graddnodi, a gellir defnyddio'r cynnyrch hefyd ar gyfer canfod cymhariaeth. Dylai'r cynnyrch hefyd gael ei galibro am amser hir yn ystod defnydd hirdymor er mwyn barnu ansawdd y synhwyrydd lleithder yn fwy cynhwysfawr.
