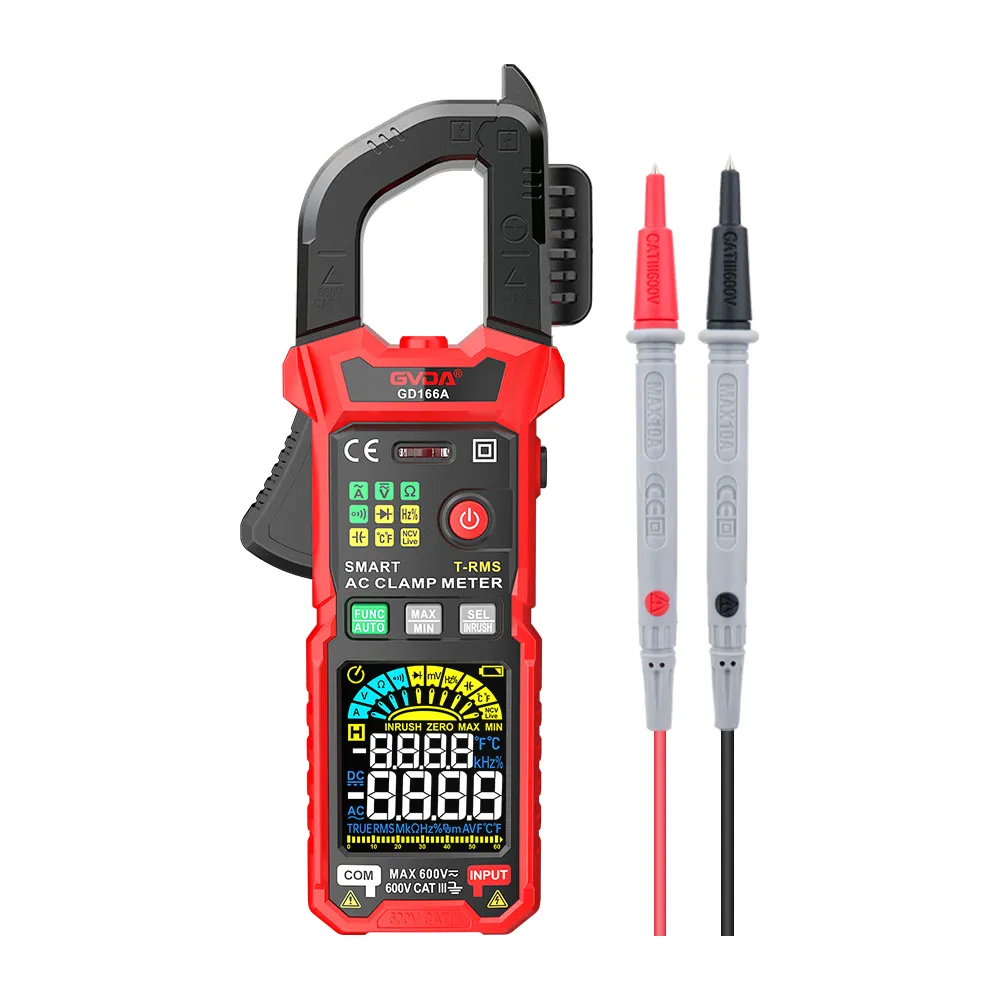

Tri dull o fesur cerrynt dim llwyth modur asyncronaidd tri cham gydag amedr clamp i ddod o hyd i ddiffygion
Achos 1
Ffenomen: Malwr mwyn gyda modur gyrru o 15kW. Ar ôl i'r modur gael ei ailwampio, mae'n rhedeg fel arfer heb lwyth, ond ni ellir ei lwytho. Unwaith y bydd y llwyth yn cael ei ychwanegu, bydd y modur yn baglu oherwydd gorlwytho. Ar ôl yr arolygiad, mae'r cyflenwad mecanyddol a phŵer i gyd yn normal. Gwrthiant DC y coil modur yw 2.4Ω, 3.2Ω a 2.4Ω yn y drefn honno; y cerrynt no-llwyth tri cham a fesurir gan y amedr clamp yw 9A, 5A ac 8.8A yn y drefn honno. Mae'n sicr bod gan y coil modur Fault.
Dadansoddiad: Tynnwch orchudd diwedd y modur, a darganfyddwch fod un o bennau gwifren un o'r dirwyniadau cam wedi'u llacio, a bod y sodrydd wedi toddi. Mae'r modur yn wifrau dwbl, mae un ohonynt wedi'i ddatgysylltu ac mae'r llall yn dal i fod yn gysylltiedig, felly mae'r torque yn cael ei leihau, a dim ond cylchdroi heb lwyth y gall, ond ni all gario'r llwyth.
Achos 2
Ffenomen: Mae modur â phŵer graddedig o 13kW. Mae'r coil yn cael ei ailddirwyn a'i brofi. Mae cyflymder y modur yn normal pan fydd yn rhedeg heb lwyth. Ar ôl i'r llwyth fod ymlaen, mae cyflymder y modur yn araf iawn, neu hyd yn oed nid yw'n cylchdroi. Mae'r foltedd cyflenwad pŵer mesuredig a gwrthiant pob cam yn normal, ac mae'r cerrynt no-load tri cham a fesurir â mesurydd clamp yn gytbwys yn y bôn, ond mae'r gwerthoedd cyfredol i gyd yn fach.
Dadansoddiad: Daethpwyd i'r casgliad bod y cysylltiad dirwyn i ben yn anghywir. Wrth agor y clawr diwedd, canfuwyd bod y modur gyda'r cysylltiad △ wedi'i gysylltu'n anghywir â'r cysylltiad Y, a oedd yn gwneud y torque rhedeg arferol yn rhy fach i gario'r llwyth, oherwydd bod torque y cysylltiad Y yn un rhan o dair o hynny. y cysylltiad △.
Achos 3
Ffenomen: Mae teclyn peiriant yn defnyddio modur 4kW. Ar ôl i'r pŵer gael ei droi ymlaen, nid yw'r modur yn cylchdroi a dim ond hums. Tynnwch y gwifrau modur, profwch fod trydan ar yr ochr cyflenwad pŵer, mae'r foltedd tri cham hefyd yn normal, mae ymwrthedd DC y dirwyn hefyd yn gytbwys, mae'r inswleiddio yn gymwys, ac mae'r cylchdro mecanyddol yn hyblyg. Yn olaf, mesurwch y cerrynt di-lwyth gyda amedr clamp ar y gwifrau modur ar ochr isaf y switsh. O ganlyniad, mae cerrynt mewn dau gam a dim cerrynt mewn un cyfnod.
Dadansoddiad: Mae'n dangos bod nam yn y bibell llinell wifren. Tynnwch wifren fewnol y bibell ddur, a darganfyddwch fod rhan o'r wifren wedi'i thorri yn y bôn, yn wynebu ei gilydd fel dau bwynt nodwydd, ac mae powdr gwyn ocsidiedig ar ddiwedd y wifren. Mae hyn oherwydd y tensiwn gormodol wrth basio drwy'r bibell, mae'r wifren wedi'i theneuo a'i hymestyn, ac mae'r cerrynt egniol hirdymor yn cynhesu ac yn ocsideiddio yn y man sy'n ymddangos fel pe bai wedi torri. Ar yr adeg hon, gellir dal i fesur y foltedd ar y pen gwifren egnïol, ond ni all y cerrynt basio.
