Defnydd a rhagofalon amedrau clamp
Mae'r amedr AC math clamp yn bennaf yn cynnwys trawsnewidyddion cyfredol ac offerynnau system unioni. Mae'r dargludydd cario cerrynt mesuredig yn cyfateb i weindio gwreiddiol y trawsnewidydd cerrynt. Ar y craidd haearn mae dirwyn eilaidd y trawsnewidydd presennol. Mae'r dirwyniad eilaidd wedi'i gysylltu â'r offeryn system unionydd. Yn ôl cyfran benodol o amrywiad rhwng dirwyniadau cynradd ac uwchradd y trawsnewidydd presennol, mae'r offeryn unioni yn dangos gwerth cyfredol y gylched a brofwyd.
Offeryn electromagnetig yw'r mesurydd math clamp AC / DC. Rhoddir y wifren cario cerrynt mesuredig yn y clamp fel y coil excitation. Mae'r fflwcs magnetig yn ffurfio cylched yn y craidd haearn. Mae'r mecanwaith mesur electromagnetig wedi'i leoli yng nghanol y bwlch craidd haearn ac yn cael ei allwyro gan y maes magnetig i gael darlleniadau. Gan nad yw'r cerrynt mesur yn effeithio ar ei allwyriad, gall fesur ceryntau AC a DC.
Defnydd o amedr clamp

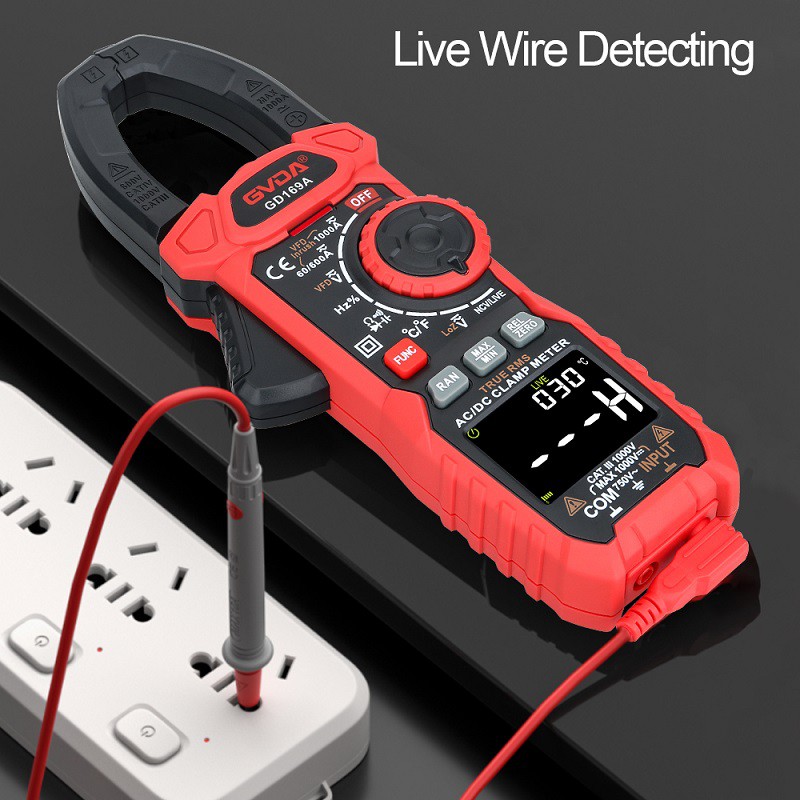

Wrth fesur cerrynt, clipiwch y gwifrau i'w mesur i graidd y amedr math clamp, ac yna darllenwch y darlleniad ar y sgrin arddangos ddigidol neu'r bwrdd dangosydd. Mae'n hawdd ei ddefnyddio. Clampiwch y llinell fesur yn dynn. Fodd bynnag, gyda'r defnydd eang o amedrau clamp digidol, mae amedrau clamp wedi ychwanegu llawer o swyddogaethau megis foltedd, tymheredd, ymwrthedd, ac ati (cyfeirir ato weithiau fel multimeter clamp, fel y dangosir yn y ffigur cywir, gyda dwy soced stiliwr ar yr offeryn) . Trwy droi'r botwm, gellir dewis gwahanol swyddogaethau, ac mae'r dull defnydd yn debyg i ddull amlfesurydd digidol rheolaidd. Cyfeiriwch at y cyfarwyddiadau cyfatebol am ystyron rhai botymau swyddogaeth arbennig.
Wrth ddefnyddio amedr math clamp, dylid nodi'r materion canlynol:
Pan fo'r cerrynt mesuredig yn fach, gellir dirwyn y wifren cario gyfredol sawl gwaith a'i gosod yn y clamp i'w fesur. Fodd bynnag, gellir cael y gwerth cyfredol gwirioneddol trwy rannu'r darlleniad â nifer y coiliau. Ar ôl i'r mesuriad gael ei gwblhau, rhowch y switsh addasu yn y safle amrediad uchaf (neu safle caeedig) i'w ddefnyddio'n ddiogel y tro nesaf.
Peidiwch â newid gerau wrth fesur.
Rhowch sylw y dylai'r foltedd ar y gylched fod yn is na gwerth graddedig y amedr clamp. Ni ellir defnyddio amedrau clamp i fesur cerrynt cylchedau foltedd uchel, fel arall gall achosi damweiniau neu sioc drydanol.
