Egwyddor Weithredol a Dadansoddiad Gwall o Thermomedr Isgoch

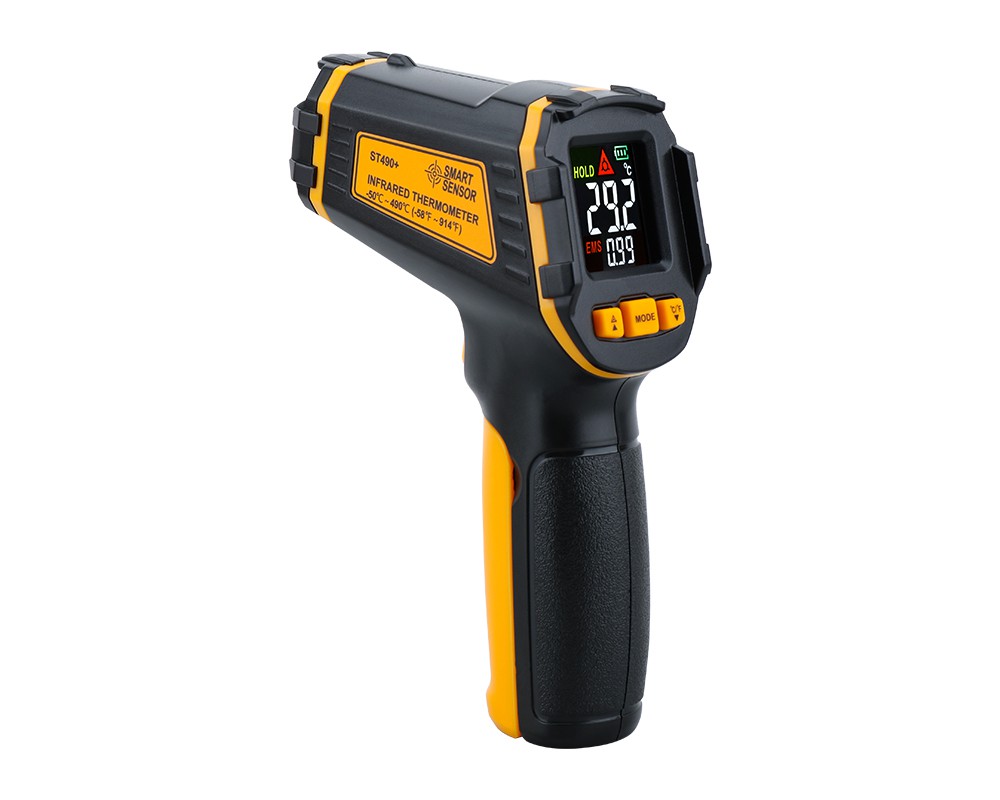

Cyfansoddiad system thermomedr isgoch
Mae mesur tymheredd isgoch yn mabwysiadu dull dadansoddi pwynt-wrth-bwynt, hynny yw, mae ymbelydredd thermol ardal leol o'r gwrthrych yn canolbwyntio ar un synhwyrydd, ac mae'r pŵer ymbelydredd yn cael ei drawsnewid yn dymheredd trwy emissivity y gwrthrych hysbys . Oherwydd y gwahanol wrthrychau a ganfyddir, ystodau mesur ac achlysuron defnydd, mae dyluniad ymddangosiad a strwythur mewnol thermomedrau isgoch yn wahanol, ond mae'r strwythur sylfaenol yn debyg yn gyffredinol, yn bennaf gan gynnwys system optegol, ffotodetector, mwyhadur signal a phrosesu signal, allbwn arddangos Yr isgoch mae ymbelydredd a allyrrir gan reiddiadur ei strwythur sylfaenol yn mynd i mewn i'r system optegol, ac mae'r ymbelydredd isgoch yn cael ei fodiwleiddio'n ymbelydredd eiledol gan y modulator, sy'n cael ei drawsnewid yn signal trydanol cyfatebol gan y synhwyrydd. Mae'r signal yn mynd trwy'r cylched mwyhadur a phrosesu signal, ac yn cael ei drawsnewid yn werth tymheredd y targed mesuredig ar ôl cael ei gywiro yn ôl yr algorithm yn yr offeryn a'r emissivity targed.
Dadansoddiad Gwall o Fesur Tymheredd Isgoch
Gan fod y mesuriad tymheredd isgoch yn ddigyswllt, bydd gwallau amrywiol, ac mae yna lawer o ffactorau sy'n effeithio ar y gwallau. Yn ogystal â ffactorau'r offeryn ei hun, fe'i hamlygir yn bennaf yn yr agweddau canlynol.
1. Cyfradd ymbelydredd
Mae allyriant yn swm ffisegol o allu ymbelydredd gwrthrych o'i gymharu â chorff du. Mae nid yn unig yn gysylltiedig â siâp deunydd y gwrthrych, garwedd wyneb, anwastadrwydd, ac ati, ond hefyd yn gysylltiedig â chyfeiriad y prawf. Os yw'r gwrthrych yn arwyneb llyfn, mae ei gyfeiriadedd yn fwy sensitif. Mae emissivity gwahanol sylweddau yn wahanol, ac mae faint o egni ymbelydredd a dderbynnir gan thermomedr isgoch o wrthrych yn gymesur â'i allyredd.
(1) Gosod emissivity
Yn ôl theorem Kirchhoff [2]: mae emissivity monocromatig hemisfferig (ε) arwyneb y gwrthrych yn hafal i'w amsugnedd monocromatig hemisfferig ( ), ε= . O dan amodau ecwilibriwm thermol, mae pŵer ymbelydredd gwrthrych yn hafal i'w bŵer amsugno, hynny yw, swm y gyfradd amsugno ( ), adlewyrchedd (ρ), a thrawsyriant ( ) yw 1, hynny yw, plws ρ plws {{ 3}}, ac mae Ffigur 3 yn esbonio'r gyfraith uchod. Ar gyfer afloyw (neu gyda thrwch penodol) transmittance gwrthrych gweladwy =0, dim ond ymbelydredd ac adlewyrchiad (plws ρ=1), pan fydd y emissivity y gwrthrych yn uwch, y reflectivity yn llai, dylanwad cefndir ac adlewyrchiad Po leiaf yw'r gwerth, yr uchaf fydd cywirdeb y prawf; i'r gwrthwyneb, po uchaf yw'r tymheredd cefndir neu'r uchaf yw'r adlewyrchedd, y mwyaf yw'r effaith ar y prawf. Gellir gweld o hyn, yn y broses ganfod wirioneddol, bod yn rhaid inni roi sylw i'r emissivity sy'n cyfateb i wahanol wrthrychau a thermomedrau, a gosod yr emissivity mor gywir â phosibl i leihau gwall y tymheredd mesuredig.
(2) Ongl prawf
Mae'r emissivity yn gysylltiedig â chyfeiriad y prawf. Po fwyaf yw'r ongl prawf, y mwyaf yw'r gwall prawf. Mae hyn yn hawdd ei anwybyddu wrth ddefnyddio isgoch ar gyfer mesur tymheredd. Yn gyffredinol, mae'r ongl prawf orau o fewn 30 gradd, yn gyffredinol nid yw'n uwch na 45 gradd, os oes rhaid ei brofi ar dymheredd uwch na 45 gradd, gellir gostwng yr emissivity yn briodol i'w gywiro. Os yw data mesur tymheredd dau wrthrych union yr un fath i'w barnu a'u dadansoddi, yna rhaid i'r ongl prawf fod yr un peth yn ystod y prawf, fel ei fod yn fwy cymaradwy.
