Sut mae multimedr yn mesur cerrynt?
Wrth fesur cerrynt DC, gosodwch un switsh o'r multimedr i'r bloc cerrynt DC, a'r llall yn newid i'r ystod briodol o 50uA i 500mA. Mae dewis amrediad a dull darllen y cerrynt yr un fath â dull y foltedd. Wrth fesur, rhaid datgysylltu'r gylched yn gyntaf, ac yna mae'r multimedr wedi'i gysylltu mewn cyfres i'r gylched dan brawf yn ôl cyfeiriad y cerrynt o "plws" i "-", hynny yw, mae'r cerrynt yn llifo i mewn o'r prawf coch plwm ac yn llifo allan o'r plwm prawf du. Os yw'r multimedr wedi'i gysylltu yn gyfochrog â'r llwyth trwy gamgymeriad, mae gwrthiant mewnol pen y mesurydd yn fach iawn, a fydd yn achosi cylched byr ac yn llosgi'r mesurydd. Mae'r dull darllen fel a ganlyn: gwerth gwirioneddol=gwerth × amrediad / gwyriad llawn
Materion sydd angen sylw yn y dull o fesur cerrynt gyda multimedr
1. Wrth fesur cerrynt a foltedd, nid yw'n bosibl newid yr ystod gyda thrydan
2. Wrth ddewis yr ystod, dewiswch yr un mawr yn gyntaf, yna'r un bach, a cheisiwch wneud y gwerth mesuredig yn agos at yr ystod
3. Wrth fesur ymwrthedd, peidiwch â mesur â phŵer ymlaen. Oherwydd bod y multimedr yn cael ei bweru gan y batri mewnol wrth fesur gwrthiant, os yw'r mesuriad yn fyw, mae'n cyfateb i gysylltu cyflenwad pŵer ychwanegol, a allai niweidio pen y mesurydd.
4. Ar ôl ei ddefnyddio, dylai'r switsh trosglwyddo fod yn y gêr uchaf o foltedd AC neu mewn gêr niwtral.
5. Sylwch, wrth newid ystod yr ohmmeter, mae angen cyflawni addasiad sero ohm yn lle addasiad sero mecanyddol.
Mae dwy ffordd i fesur cerrynt gyda multimedr digidol. Y dull cyntaf yw defnyddio'r multimedr digidol yn uniongyrchol ar gyfer mesur cyfredol, sy'n gofyn am gysylltu'r multimedr mewn cyfres â'r gylched dan brawf, sy'n golygu datgysylltu'r gylched a defnyddio gwifrau prawf y multimedr digidol i ffurfio cylched cyflawn. Yn y modd hwn, mae'r cerrynt cylched cyfan yn llifo trwy gylched y multimedr digidol.
Dull anuniongyrchol arall o fesur cerrynt gyda DMM yw defnyddio affeithiwr amlfesurydd a elwir yn chwiliedydd cerrynt. Clampio'r stiliwr o amgylch y dargludydd, gan ddileu'r angen i dorri'r gylched a chaniatáu mesur ceryntau uchel sy'n fwy na 10A.

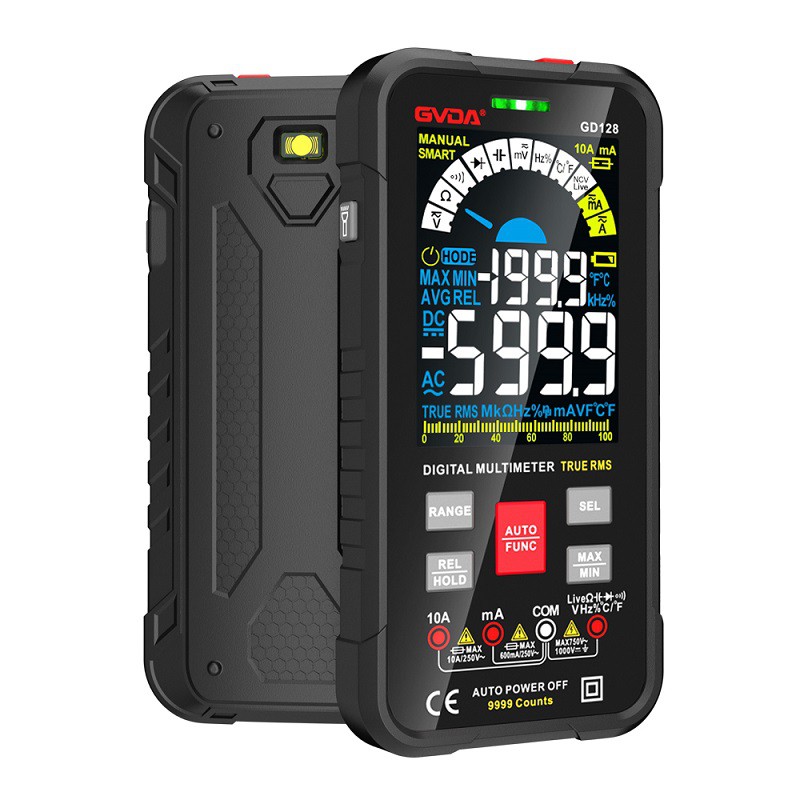

Sut i ddefnyddio multimedr digidol i fesur cerrynt
Er mwyn osgoi difrod i'r multimedr neu'r offer dan brawf:
Gwiriwch ffiwsiau'r multimedr cyn mesur cerrynt. ·
Wrth fesur, rhaid i chi ddefnyddio'r derfynell gywir, ffeil swyddogaeth a ffeil amrediad. ·
Peidiwch byth â chysylltu'r stilwyr ar draws (yn gyfochrog ag) unrhyw gylched tra bod y gwifrau prawf yn cael eu plygio i mewn i'r terfynellau cerrynt. I fesur cerrynt yn uniongyrchol â multimedr, rhaid i chi ddatgysylltu'r gylched dan brawf, yna cysylltu'r multimedr mewn cyfres â'r gylched, fel a ganlyn:
1) Gyda phŵer cylched wedi'i dynnu, mae'r holl gynwysyddion foltedd uchel yn cael eu gollwng, gan greu lleoliad lle gellir gosod y stilwyr amlfesurydd
2) Dewiswch A ~ (AC) neu A (DC) yn ôl yr anghenion a chyfeiriwch at lawlyfr defnyddiwr y cynnyrch. Plygiwch y stiliwr prawf du i'r jack mewnbwn COM. Mewnosodwch y stiliwr prawf coch yn y jac mewnbwn ampere (A) neu miliamp (mA/uA), yn dibynnu ar y darlleniad disgwyliedig.
3) Os ydych chi'n defnyddio terfynell A, gosodwch y switsh cylchdro i'r safle mA/A. Os ydych yn defnyddio'r terfynellau mA/µA, gosodwch y switsh cylchdro i'r safle µA (ar gyfer ceryntau o dan 6000 µA (6 mA)) neu'r safle mA/A (ar gyfer ceryntau uwchlaw 6000 µA). Cysylltwch awgrymiadau'r stiliwr ar draws y datgysylltu fel bod y cerrynt llawn yn llifo drwy'r DMM (mewn cyfres). (Cyffyrddwch ben uchaf y gylched wedi'i datgysylltu â'r stiliwr coch a'r pen isaf â'r stiliwr du. Bydd gwrthdroi polaredd y chwilwyr yn cynhyrchu darlleniad negyddol, ond ni fydd yn niweidio'r amlfesurydd)
4) Ailgysylltu cyflenwad pŵer y gylched a darllen y gwerth arddangos; gofalwch eich bod yn talu sylw i'r uned fesur. 4)
Ailgysylltu pŵer i'r gylched a darllen yr arddangosfa; gofalwch eich bod yn nodi'r uned fesur.
5) Diffoddwch bŵer cylched a gollyngwch yr holl gynwysyddion foltedd uchel. Tynnwch y gwifrau multimeter ac adfer y gylched i weithrediad arferol.
diogelu mewnbwn
Camgymeriad cyffredin wrth fesur cerrynt gyda DMM yw ceisio mesur foltedd tra bod y gwifrau prawf yn dal i gael eu plygio i mewn i'r jaciau mewnbwn cyfredol. Mae hyn yn creu byr uniongyrchol ar draws y cyflenwad pŵer oherwydd gwrthydd gwerth isel (a elwir yn siynt) y tu mewn i'r DMM. Bydd cerrynt mawr yn llifo trwy'r DMM, ac os nad yw'r amddiffyniad yn ddigonol, bydd yn achosi difrod mawr i'r DMM a'r gylched, ac o bosibl yn anafu'r gweithredwr. Os yw cylchedau foltedd uchel diwydiannol (240 V neu uwch) yn gysylltiedig, gall cerrynt namau uchel iawn ddigwydd.
Therefore, the DMM should have current input fuse protection, and its protection capacity should be high enough for the circuit under test. A multimeter without fuse protection at the current input cannot be used for measuring high energy circuits (>240 V ac). Ar gyfer DMMs sy'n defnyddio ffiwsiau, dylai cynhwysedd torri'r ffiwsiau fod yn ddigon i glirio diffygion ynni uchel. Dylai cyfradd foltedd y ffiws amlfesurydd fod yn fwy na'r foltedd uchaf y disgwylir ei fesur. Er enghraifft, efallai na fydd ffiws 20 A/250 V yn clirio nam yn y multimedr pan gaiff ei gysylltu ar draws cylched 480 V. I glirio namau ar gylchedau 480V, defnyddiwch ffiws 20 A/600 V. Mae amlfesuryddion digidol llyngyr yn defnyddio ffiwsiau egni uchel ac ymateb cyflym i amddiffyn diogelwch defnyddwyr ac offerynnau.
Affeithwyr Holi Cyfredol
Ar adegau, efallai y bydd yn rhaid i chi fesur ceryntau sy'n uwch na graddfeydd y DMM, neu efallai na fydd amgylchiadau'n caniatáu ichi dorri cylched i fesur cerrynt. Mae stilwyr cyfredol yn ddefnyddiol yn y cymwysiadau cerrynt uchel hyn (fel arfer yn fwy na 2 A) lle nad oes angen cywirdeb uchel. Gellir clipio stiliwr cerrynt ar ddargludydd egniol a bydd yn trosi'r mesuriad i faint y gall yr amlfesurydd ei drin. Mae dau fath sylfaenol o stilwyr cerrynt: trawsnewidyddion cerrynt, sy'n mesur cerrynt AC yn unig, a chwilwyr effaith Neuadd, sy'n mesur cerrynt AC neu DC. Mae allbwn newidydd cerrynt fel arfer yn 1 mA fesul ampere. Bydd gwerth cyfredol 100 A yn cael ei ostwng i 100 mA, y gellir ei fesur yn ddiogel gan y rhan fwyaf o DMMs. Mae gwifrau'r chwiliedydd wedi'u cysylltu â'r jaciau mewnbwn "mA" a "COM", ac mae switsh swyddogaeth y multimedr wedi'i osod i'r safle "mA ac". Allbwn y stiliwr effaith Hall yw 1 mV fesul amper (ac neu dc). Er enghraifft, bydd 100 A (ac) yn cael ei drawsnewid i 100 mV (ac). Mae gwifrau'r chwiliedydd wedi'u cysylltu â'r jaciau "V" a "COM". Gosodwch switsh swyddogaeth y multimedr i'r safle "V" neu "mV", dewiswch V ~ ar gyfer mesur cerrynt AC, a dewiswch V ar gyfer mesur cerrynt DC. Mae'r amlfesurydd yn dangos 1 mV ar gyfer pob amper a fesurir.
