Sut i fesur ansawdd cynwysorau cyflyrydd aer gyda multimedr digidol
Mae cynwysyddion yn un o'r cydrannau electronig a ddefnyddir amlaf. Dangosir siâp a symbol cylched y cynhwysydd yn y ffigur. Y symbol testun cyffredin ar gyfer cynwysyddion yw "C". Mae'r cynhwysydd yn bennaf yn cynnwys electrodau metel, haenau deuelectrig a gwifrau electrod, ac mae'r ddau electrod wedi'u hinswleiddio oddi wrth ei gilydd. Felly, mae ganddo'r perfformiad sylfaenol o "blocio DC a chyfathrebu ag AC".

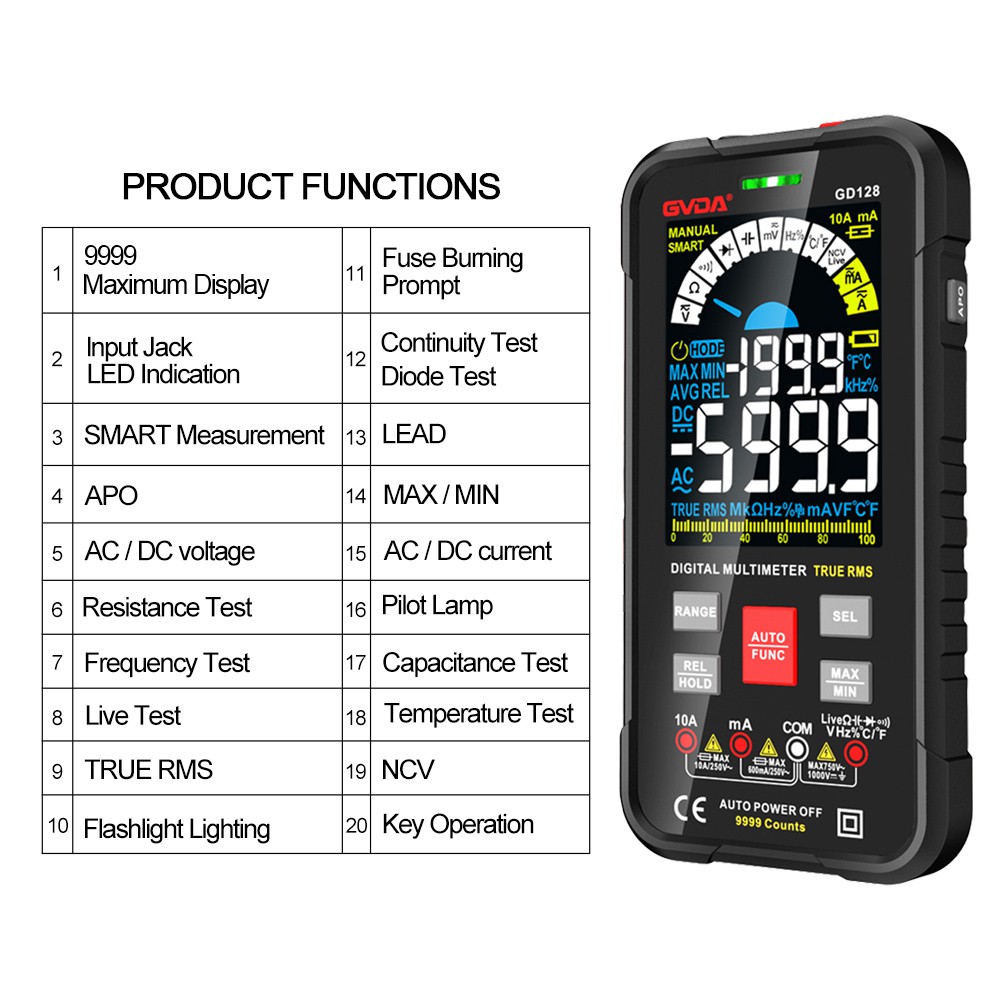

Canfod uniongyrchol gyda ffeiliau capacitance
Mae gan rai amlfesuryddion digidol y swyddogaeth o fesur cynhwysedd, ac mae eu hystod wedi'u rhannu'n bum lefel: 2000p, 20n, 200n, 2μ a 20μ. Wrth fesur, gellir gosod dau binnau'r cynhwysydd wedi'i ollwng yn uniongyrchol yn y jack Cx ar y panel, a gellir darllen y data a arddangosir ar ôl dewis ystod briodol. Mae ffeil 2000p yn addas ar gyfer mesur cynhwysedd llai na 2000pF; Mae ffeil 20n yn addas ar gyfer mesur cynhwysedd rhwng 2000pF a 20nF; Mae ffeil 200n yn addas ar gyfer mesur cynhwysedd rhwng 20nF a 200nF; Mae ffeil 2μ yn addas ar gyfer mesur cynhwysedd rhwng 200nF a 2μF Cynhwysedd; Amrediad 20μ, sy'n addas ar gyfer mesur cynhwysedd rhwng 2μF a 20μF.
Mae profiad wedi profi bod gan rai mathau o amlfesuryddion digidol (fel DT890B a mwy) wallau mawr wrth fesur cynwysyddion cynhwysedd bach o dan 50pF, ac nid oes bron unrhyw werth cyfeirio ar gyfer mesur cynhwysedd o dan 20pF. Ar yr adeg hon, gellir defnyddio'r dull cyfres i fesur cynhwysedd gwerth bach. Y dull yw: yn gyntaf darganfyddwch gynhwysydd o tua 220pF, mesurwch ei allu gwirioneddol C1 gyda multimedr digidol, ac yna cysylltu'r cynhwysydd bach i'w brofi yn gyfochrog i fesur cyfanswm ei gapasiti C2, yna'r gwahaniaeth rhwng y ddau (C{{). 8}}C2) yw Gallu'r cynhwysydd bach i'w brofi. Mae'n gywir iawn mesur cynhwysedd cynhwysedd bach 1-20pF trwy'r dull hwn.
Canfod gyda ffeil gwrthiant
Mae ymarfer wedi profi y gellir arsylwi ar broses codi tâl y cynhwysydd hefyd trwy ddefnyddio amlfesurydd digidol, sydd mewn gwirionedd yn adlewyrchu newid y foltedd codi tâl â meintiau digidol arwahanol. Gan dybio bod cyfradd fesur y multimedr digidol yn n gwaith/eiliad, wrth arsylwi ar broses codi tâl y cynhwysydd, gellir gweld n darlleniadau sy'n annibynnol ar ei gilydd ac yn cynyddu'n ddilyniannol bob eiliad. Yn ôl y nodwedd arddangos hon o'r multimedr digidol, mae'n bosibl canfod a yw'r cynhwysydd yn dda neu'n ddrwg ac amcangyfrif y cynhwysedd. Mae'r canlynol yn ddull o ganfod cynwysorau gan ddefnyddio ystod gwrthiant amlfesurydd digidol, sydd o werth ymarferol mawr ar gyfer offerynnau nad oes ganddynt ystod cynhwysedd. Mae'r dull hwn yn addas ar gyfer mesur cynwysyddion gallu mawr yn amrywio o 0.1 μF i filoedd o ficrofaradau.
1. Dull gweithredu mesur
Trowch y multimedr digidol i'r lefel ymwrthedd briodol, ac mae'r plwm prawf coch a'r plwm prawf du yn y drefn honno yn cyffwrdd â dau begwn y cynhwysydd Cx dan brawf. Ar yr adeg hon, bydd y gwerth a ddangosir yn cynyddu'n raddol o "000" nes bod y symbol gorlif "1" yn cael ei arddangos. Os yw "000" bob amser yn cael ei arddangos, mae'n golygu bod y cynhwysydd yn gylched fer yn fewnol; os caiff ei arddangos bob amser fel gorlif, efallai bod electrod mewnol y cynhwysydd yn agored, neu efallai na fydd y ffeil gwrthiant a ddewiswyd yn addas. Wrth wirio'r cynhwysydd electrolytig, dylid nodi bod y plwm prawf coch (wedi'i wefru'n gadarnhaol) wedi'i gysylltu â pholyn positif y cynhwysydd, ac mae'r plwm prawf du wedi'i gysylltu â phegwn negyddol y cynhwysydd.
2. egwyddor mesur
Defnyddiwch y ffeil gwrthiant i fesur mesuriad y cynhwysydd. Yn ystod y mesuriad, mae'r cyflenwad pŵer positif yn codi tâl ar y cynhwysydd mesuredig Cx trwy'r gwrthiant safonol R0. Ar hyn o bryd o godi tâl, oherwydd Vc=0, "000" yn cael ei arddangos. Wrth i Vc gynyddu'n raddol, mae'r gwerth arddangos yn cynyddu yn unol â hynny. Pan Vc=2VR, mae'r mesurydd yn dechrau dangos y symbol gorlif "1". Amser codi tâl t yw'r amser sydd ei angen i'r gwerth arddangos newid o "000" i orlif, a gellir mesur y cyfnod hwn o amser gan oriawr cwarts.
