Sut i fesur foltedd a cherrynt gydag amedr clamp
Mae mesurydd clamp yn fesurydd a ddefnyddir i fesur maint y cerrynt mewn cylched trydanol sy'n rhedeg, a gall fesur y cerrynt heb dorri ar draws y cyflenwad pŵer. Trawsnewidydd cerrynt yw'r mesurydd clamp mewn gwirionedd. Mae'r wifren sownd yn cyfateb i coil cynradd y trawsnewidydd. Pan fydd cerrynt yn y wifren, bydd fflwcs magnetig yn cael ei gynhyrchu yng nghraidd haearn y mesurydd, ac yna yng nghil eilaidd y mesurydd. Mae'r cerrynt yn cael ei ysgogi, sy'n hafal i'r cerrynt yn y coil cynradd wedi'i luosi â nifer troeon y coil cynradd (hynny yw, gwifren, felly mae'n un tro) wedi'i rannu â nifer troeon y coil eilaidd, a yna yn ôl y berthynas hon, gellir trosi y wifren yn y presennol.
Mae'r amedr clamp mewn gwirionedd yn anwythydd electromagnetig. Mae'r wifren egniol yn cynhyrchu maes magnetig. Mae maint y cerrynt yn cynhyrchu cryfder maes magnetig gwahanol. Mae'r gwerth cyfredol sy'n cael ei drawsnewid ar y mesurydd clamp yn wahanol oherwydd y gwahaniaeth yn y foltedd tri cham, felly mae pob cam Mae'r twll presennol ar y batri yn wahanol, felly dim ond un cam y gallwch chi ei fesur, ac yna cyfrifo'r cyfartaledd presennol. Yn olaf, p'un a yw'n foltedd 380v tri cham neu foltedd 220v dau gam, mae'r dull a ddefnyddir yr un peth.
Mae cylch clamp y multimedr clamp wedi'i osod ar gyfer mesur cerrynt, ond gan fod y multimedr clamp yn cael ei alw, nid yw'n mesur cerrynt AC yn unig.
Mae gan lawer o fesuryddion clamp swyddogaethau mesur gwrthiant, foltedd AC a DC, ac ati. Yn syml, gellir gweithredu swyddogaethau multimeters cyffredin ar amlfesuryddion clamp. Mae gan lawer o fesuryddion clamp y swyddogaeth o fesur cerrynt DC, ond mae'r rhan fwyaf ohonynt ar hyn o bryd yn defnyddio gwifrau prawf yn lle cylchoedd clamp.
Addaswch i'r gêr presennol, a chlampiwch y wifren yn uniongyrchol i'w mesur gyda'r caliper.

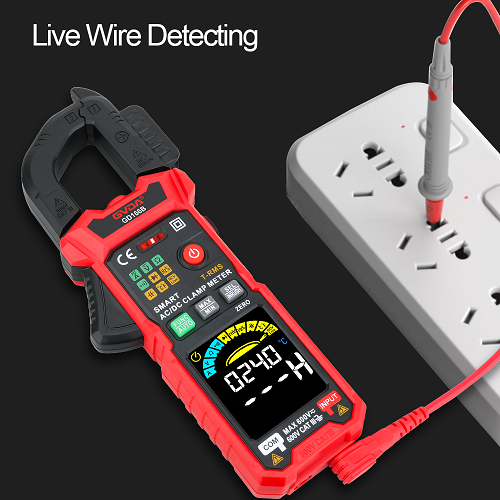

Gall rhai mesuryddion clamp fesur foltedd, tra na all eraill. Mae gan y rhai sy'n gallu mesur foltedd lidiau prawf. Mewnosodwch y gwifrau prawf yn y tyllau cyfatebol, addaswch i'r lefel foltedd, a rhowch ddau arweinydd prawf ar y pwyntiau foltedd i'w mesur, megis un wifren fyw ac un wifren niwtral.
Clamp amedr i fesur DC
Mae'r amedr clamp yn offeryn arbennig ar gyfer mesur cerrynt eiledol. Mae ei ben blaen yn newidydd cerrynt. Mae'n gwireddu'r dasg fesur trwy egwyddor anwythiad electromagnetig.
Ni all amedrau clamp brofi cerrynt DC, oherwydd nid oes gan DC faes magnetig eiledol, felly ni fydd cerrynt eilaidd yn cael ei gynhyrchu yn y trawsnewidydd clamp, felly mae'n amhosibl mesur cerrynt DC gydag amedr clamp.
Yn gyffredinol, defnyddir amedrau clamp i fesur cerrynt eiledol. Fe'i gwneir yn unol ag egwyddor cerrynt troellog AC, sydd ychydig yn debyg i drawsnewidydd, ac mae'n cael signalau trwy anwythiad electromagnetig. Rwyf bob amser yn defnyddio amedrau i fesur DC mewn cyfres gyda'r gylched, ond yn ddamcaniaethol, mae'n bosibl gwneud mesurydd clamp DC. Defnyddir cerrynt eiledol yn yr un ffordd fwy neu lai. Dewiswch yr ystod briodol, rhowch wifren i'w phrofi yng nghanol yr ên, a bydd y cerrynt cyfatebol yn cael ei arddangos ar yr arddangosfa.
